Caractéristiques
- Conçu pour le système optique satellite
- Large plage de fréquences de fonctionnement : 45-2 150 MHz
- Excellente linéarité et planéité
- Large gamme de puissance d'entrée optique
- Utilisation d'une fibre monomode à 1 -cœur à perte de rendement élevée
- Utilisation de dispositifs actifs amplificateurs GaAs
- Technologie à très faible bruit
- Intégrer-CWDM à l'aide d'une PD hautement linéaire
- Fonction AGC optique intégrée-
Spécification
|
Paramètre optique |
TERR+SAT-Paramètre SI |
||
|
Réactivité (A/W) |
Supérieur ou égal à 0,9 |
Gamme de fréquences |
45 ~ 2150 MHz |
|
Recevez de la puissance optique |
-18-+3 -10-0 (AGC) |
Platitude |
±1.5 |
|
Perte de retour optique |
Supérieur ou égal à 45 |
Polarisation croisée d'isolation
|
-25dB minimum (950 ~ 2150 MHz) |
|
Longueur d'onde de réception (nm) |
1510-1570 |
Isolement vers l'extérieur |
-28 dB min (950 ~ 2 150 MHz) -14 dB min (40 ~ 806 MHz) |
|
Connecteur optique |
SC/APC |
Arrêter l'atténuation de la bande |
Port fourmi 15 dB min à 950 MHz Port satellite 15 dB min à 806 MHz |
|
Autre paramètre |
LHCP/RHCP |
14,0 ~ 15,0 Vcc |
|
|
Alimentation |
DC-24V |
Dimensions |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Consommation électrique (W) |
<6 |
Entrée d'alimentation |
110~240 VCA 50/60 Hz |
|
Dimensions(mm) |
143x110x28.8 |
Impédance de sortie |
75Ω |
Multicommutateur FTTB
Un récepteur optique SAT-IF est un appareil clé dans les systèmes de communication par satellite, conçu pour recevoir des signaux optiques et les convertir en signaux électriques à fréquence intermédiaire par satellite.

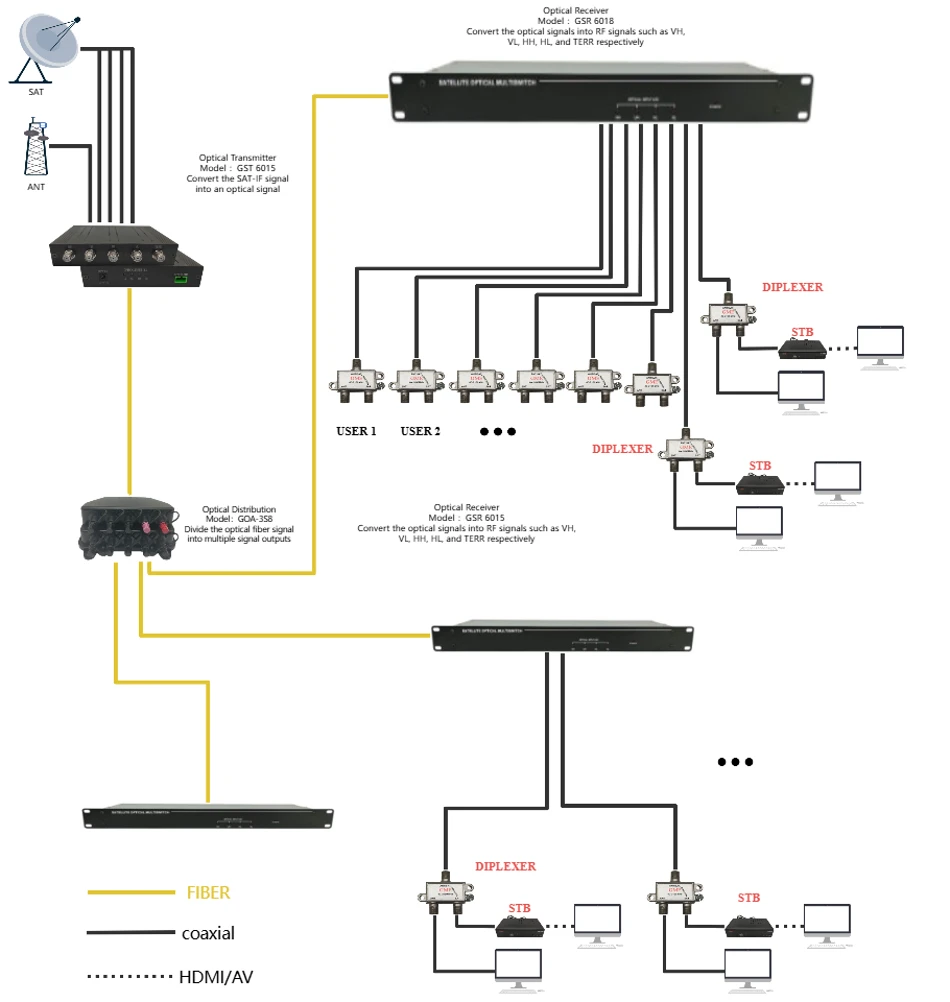

Application
