Caractéristiques
- Conçu pour le système optique satellite
- Large plage de fréquences de fonctionnement : 45-2 150 MHz
- Excellente linéarité et planéité
- Utilisation d'une fibre monomode à 1 -cœur à perte de rendement élevée
- Utilisation de dispositifs actifs amplificateurs GaAs
- Technologie à très faible bruit
- Intégration-en CWDM, à l'aide d'un laser coaxial pour petits boîtiers DFB
- Sorties 13/18V pour le fonctionnement du LNB
- Une distribution jusqu'à 32 nœuds optiques
Spécification
|
Paramètre optique |
Taramètre TERR+SAT |
||
|
Perte de retour optique |
Supérieur ou égal à 45 |
Gamme de fréquences |
45 ~ 2150 MHz |
|
Puissance optique de sortie |
2x+3dBm |
Platitude |
±1.5 |
|
Connecteur optique |
SC/APC |
Niveau de sortie (AGC) |
Supérieur ou égal à 80±5@TERR Supérieur ou égal à 78±10@SAT-IF |
|
Longueur d'onde optique de sortie (nm) |
1510-1570 |
C/R |
Supérieur ou égal à 52 |
|
Autre paramètre |
OSC |
Supérieur ou égal à 65 |
|
|
Connecteur RF |
F-femme |
CTB |
Supérieur ou égal à 62 |
|
Alimentation |
DC-24V |
Perte de retour |
Supérieur ou égal à 12 |
|
Consommation électrique (W) |
<6 |
Précision de 22 kHz |
/ |
|
Dimensions(mm) |
143x110x28.8 |
Alimentation LNB |
13/18 |

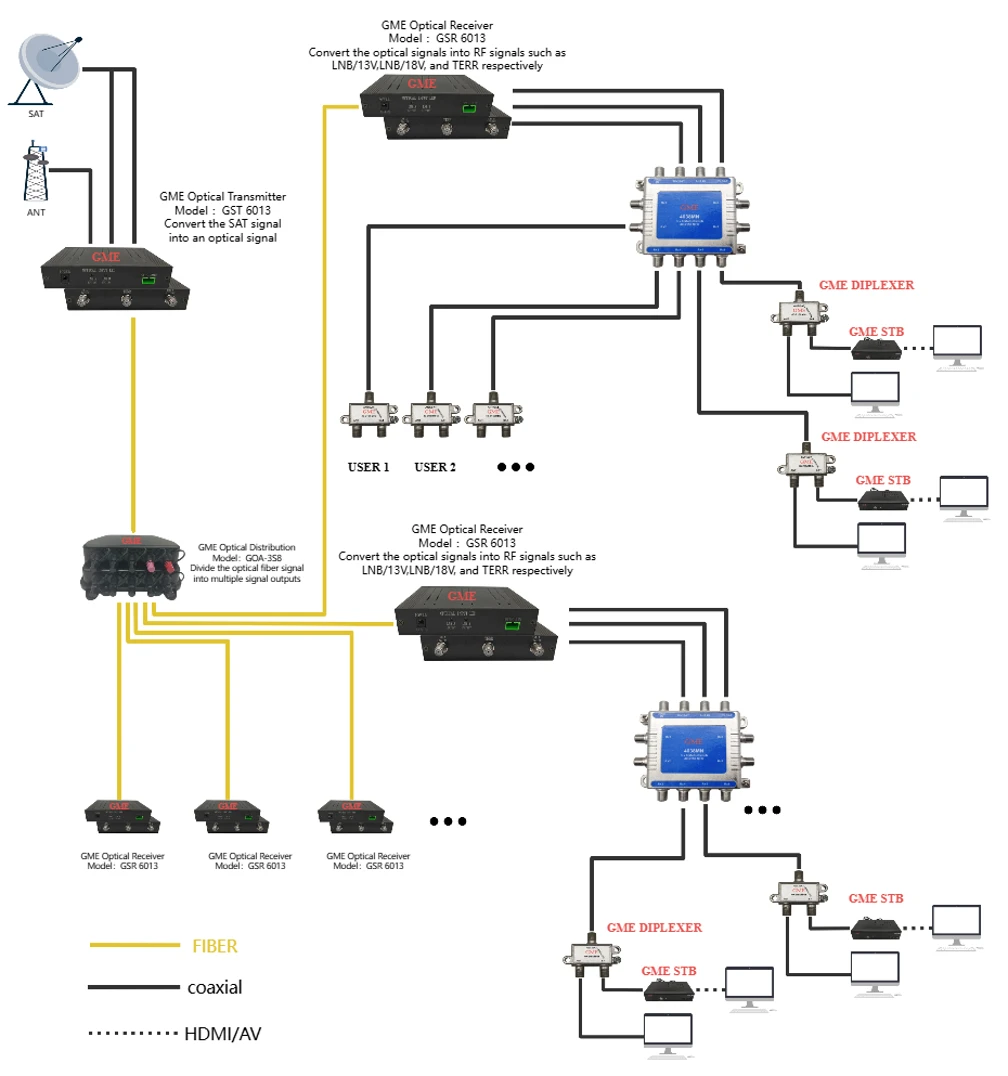

Application
