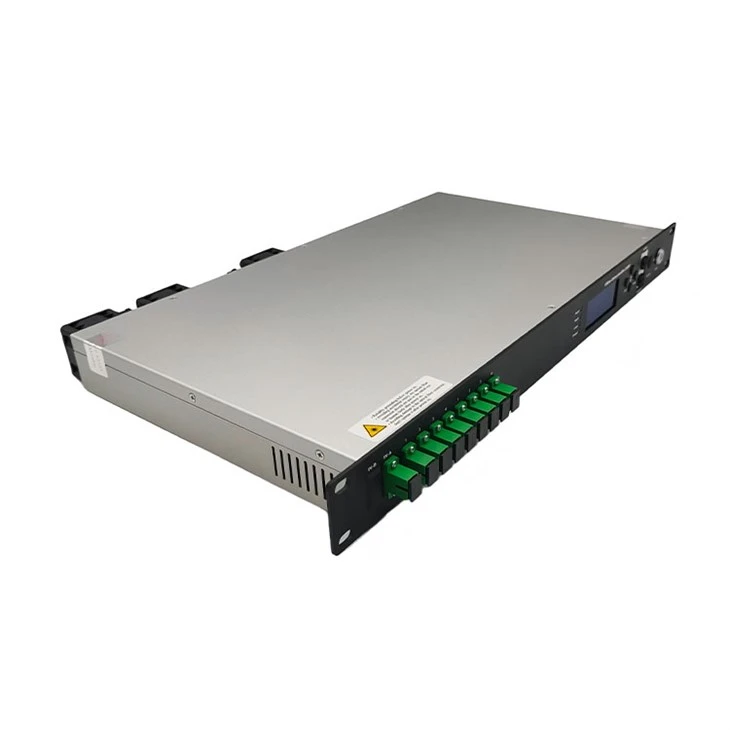

Présentation du produit
L'amplificateur optique GCA 6051-YZ utilise une fibre à double gaine dopée à l'erbium-ytterbium-haute performance bien connue-et un laser à pompe à faible bruit. Il a une conception de circuit fiable et une conception de dissipation thermique efficace. La puissance de sortie totale maximale de l'ensemble de la machine peut atteindre +36 dBm et prend en charge jusqu'à 32 sorties, avec commutateur optique en option, CWDM et détection RF. Il fournit un logiciel de gestion de réseau avec protocole SNMP et une gestion de réseau WEB, adapté à la transmission amplifiée du signal optique 1550 nm en aval dans le réseau FTTH.

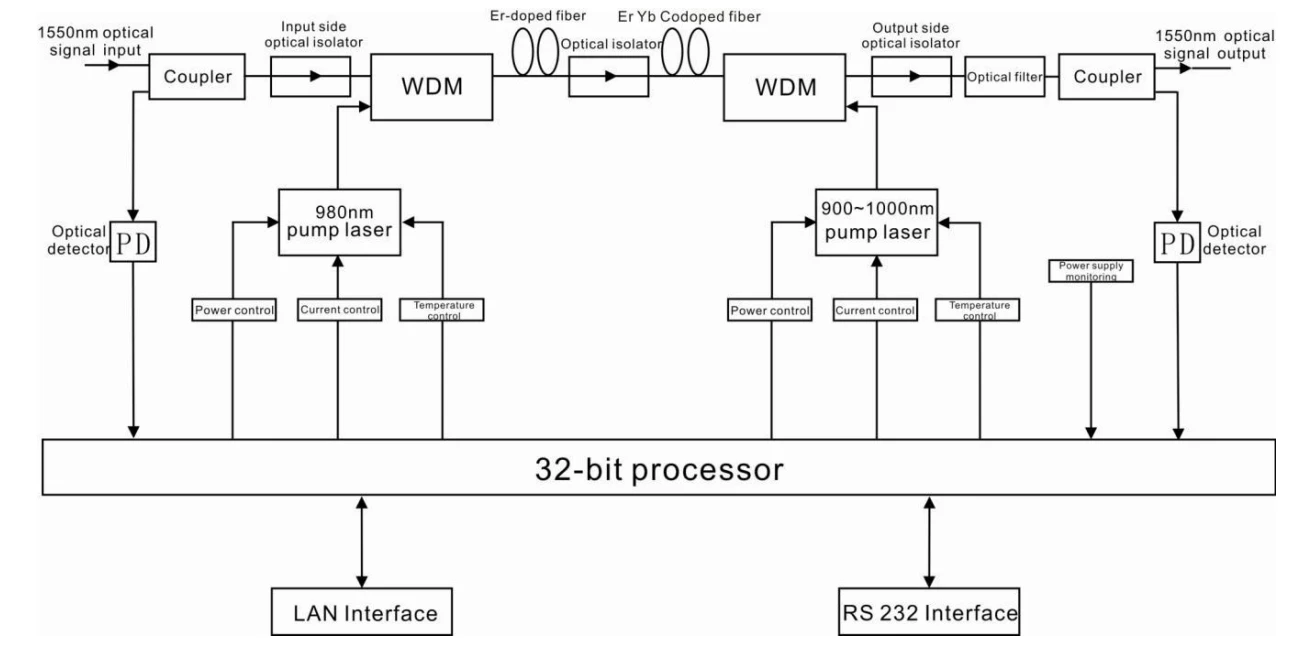

Schéma fonctionnel
Paramètre technique
|
Article |
Unité |
Paramètres techniques |
Remarque |
|
|
Bande passante de fonctionnement |
nm |
1545 - 1565 |
||
|
Plage de puissance d'entrée optique |
dBm |
-5-+10 |
||
|
Puissance de sortie optique maximale |
dBm |
36 |
||
|
Stabilité de la puissance de sortie |
dBm |
±0.5 |
||
|
Chiffre de bruit |
dB |
Inférieur ou égal à 6,0 |
Puissance d'entrée optique0dBm |
|
|
Perte de retour |
Saisir |
dB |
Supérieur ou égal à 45 |
|
|
Sortir |
dB |
Supérieur ou égal à 45 |
||
|
Type de connecteur optique |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Supérieur ou égal à 50 |
Condition d'essai selon GT/T 184-2002 |
|
|
C/CTB |
dB |
Supérieur ou égal à 63 |
||
|
C/CSO |
dB |
Supérieur ou égal à 63 |
||
|
Tension d'alimentation |
V |
AC160V - 250V (50 Hz),DC48V |
||
|
Consommation d'énergie |
W |
Inférieur ou égal à 65 |
|
|
Plage de température de fonctionnement |
degré |
-10 - +45 |
|
|
Plage de température de stockage |
degré |
-30 - +70 |
|
|
Humidité relative maximale de fonctionnement |
% |
Max 95 % sans condensation |
|
|
Dimension |
mm |
437(L)×442(W)×44(H) |

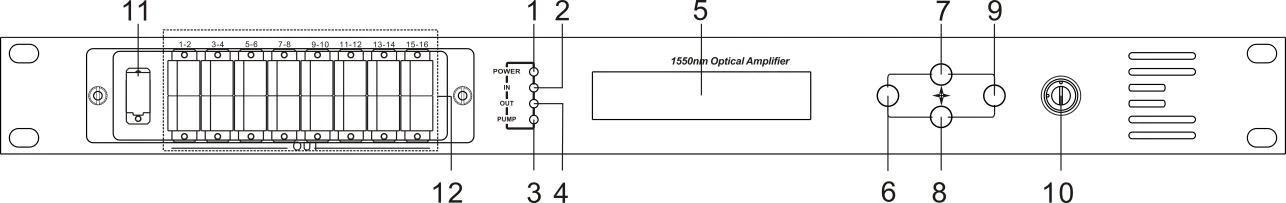

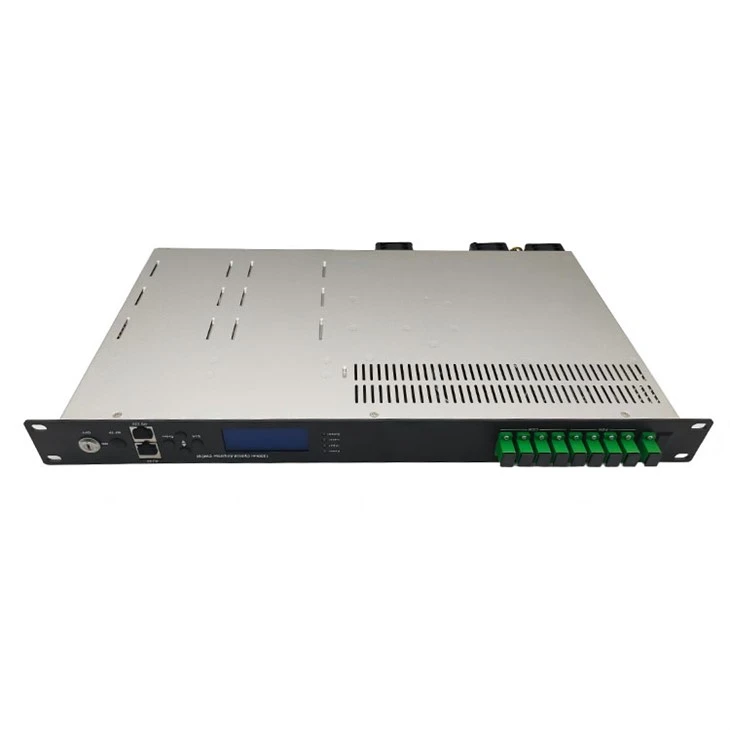

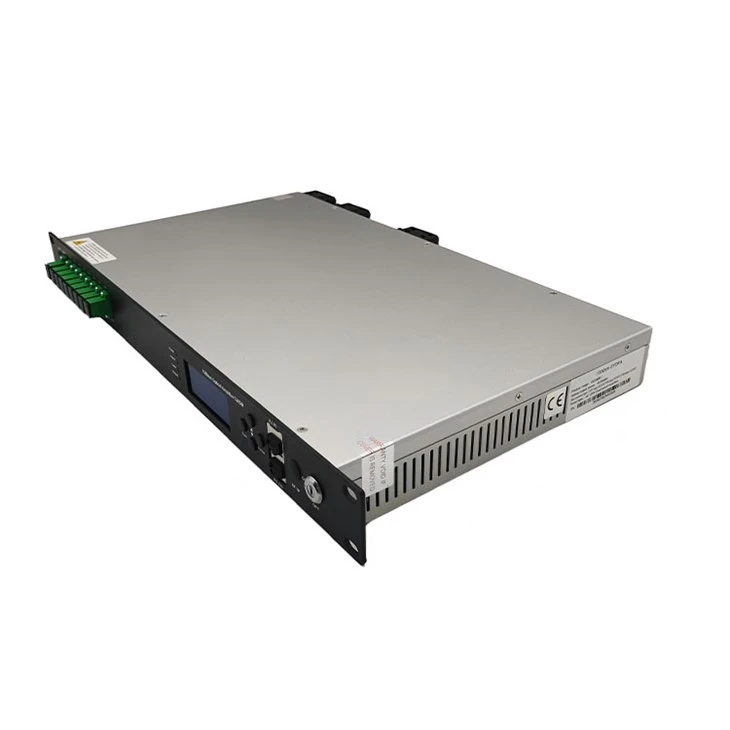

Description du panneau avant
|
1. Indicateur d'alimentation : une alimentation à découpage fonctionne – jaune ; deux alimentations à découpage fonctionnent – vert. |
|
2. Indicateur de puissance d'entrée optique : Ce voyant s'allume lorsque la puissance d'entrée optique est > -10 dBm. |
|
3. Indicateur d'état de fonctionnement de la pompe : le voyant rouge signifie que la pompe ne fonctionne pas, mais que les paramètres de la machine sont normaux ; Le voyant rouge clignotant signifie que la machine est en panne, raison du défaut associé, voir le menu d'alarme du menu d'affichage ; le voyant vert signifie que la pompe fonctionne normalement |
|
4. Indicateur de puissance de sortie optique : ce voyant s'allume lorsque la puissance de sortie optique est > +10dBm. |
|
Écran LCD matriciel 5. 160×32 points- |
|
6. Affichez la touche de sortie ou d'annulation du menu de configuration. |
|
7. Affichez la touche haut ou augmentation du menu de configuration. |
|
8. Affichez la touche bas ou diminution du menu de configuration. |
|
9. Affichez la touche Entrée du menu de configuration. |
|
10. Touche de commutation du laser de pompe : « ON » signifie que le laser de pompe est ouvert et « OFF » signifie que le laser de pompe est fermé. Assurez-vous que la clé est en position « OFF » avant la mise sous tension. Après avoir réussi l'autotest-, tournez la clé sur la position « ON » selon le message affiché. |
|
11. Entrée de signal optique |
|
12. Sortie de signal optique |

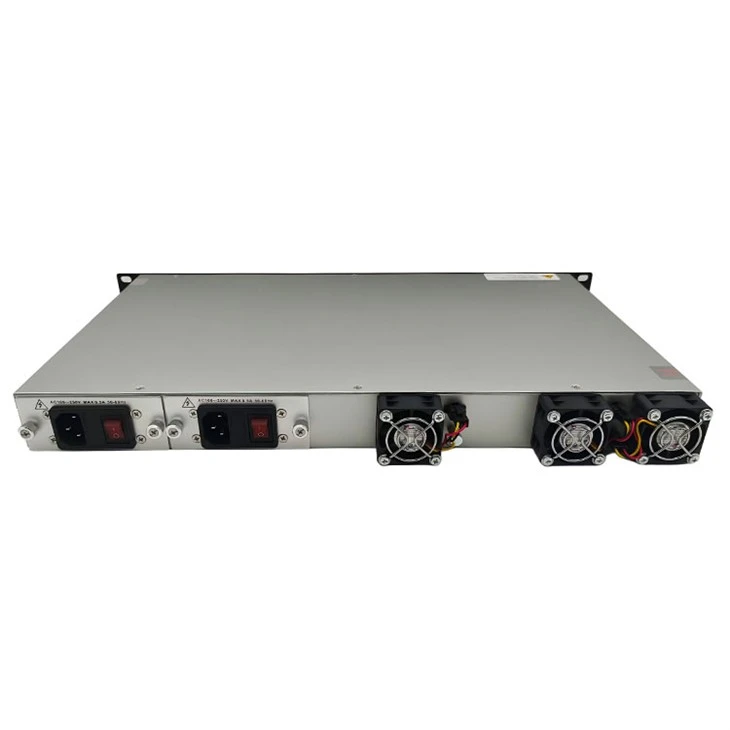

Description du panneau arrière
|
1. Sortie du ventilateur. |
2.Interface RS232. |
|
3. Le port d'entrée AC 220 V de l'alimentation 1. |
4. Le fusible de l'alimentation 1. |
|
5. L'interrupteur d'alimentation 1. |
6. Le port d'entrée AC 220 V de l'alimentation 2. |
|
7. Le fusible de l'alimentation 2. |
8. L'interrupteur d'alimentation 2. |
|
9. Goujon de masse du châssis |
10. Interface réseau local |
