Description

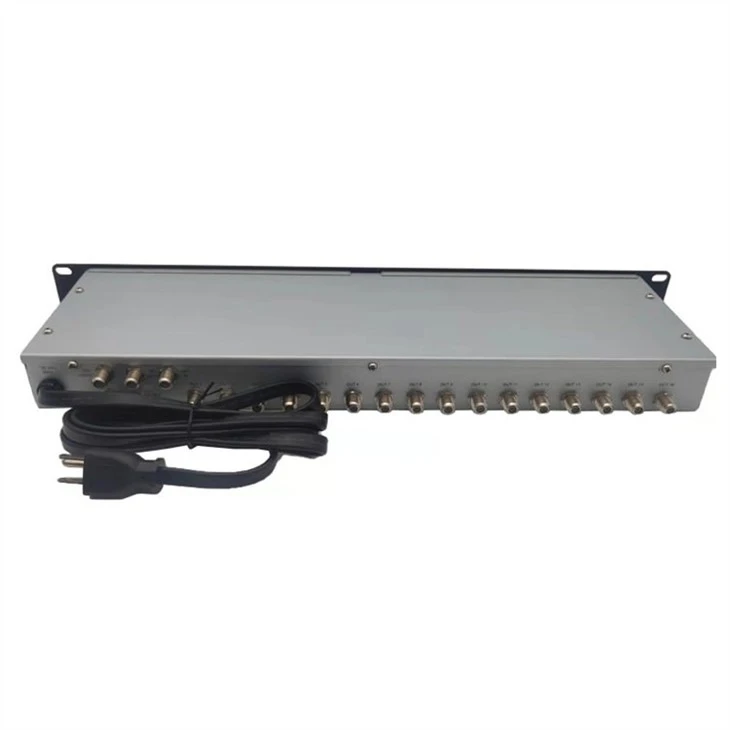

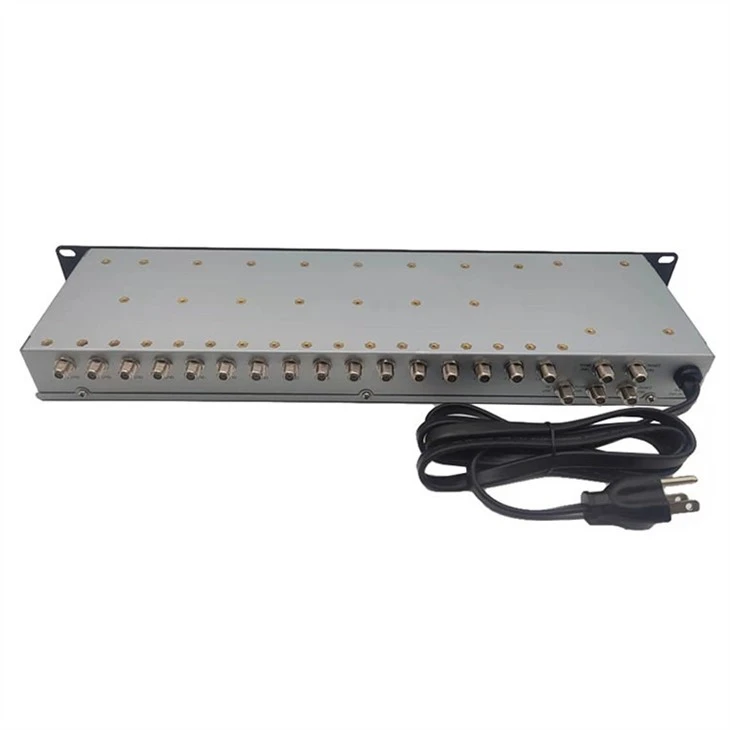

Le MSR-516 monté en rack est compatible avec les systèmes de réception par antenne parabolique à trois phases DIRECTV en autorisant 4 entrées LNB et 1 antenne et en fournissant 16 sorties. 5Multiswitch satellite monté en rack X16 Une tonalité constante de 22 kHz est fournie sur 2 des ports d'entrée et 14 ou 18 volts CC sont fournis pour alimenter le LNB et effectuer la commutation interne.

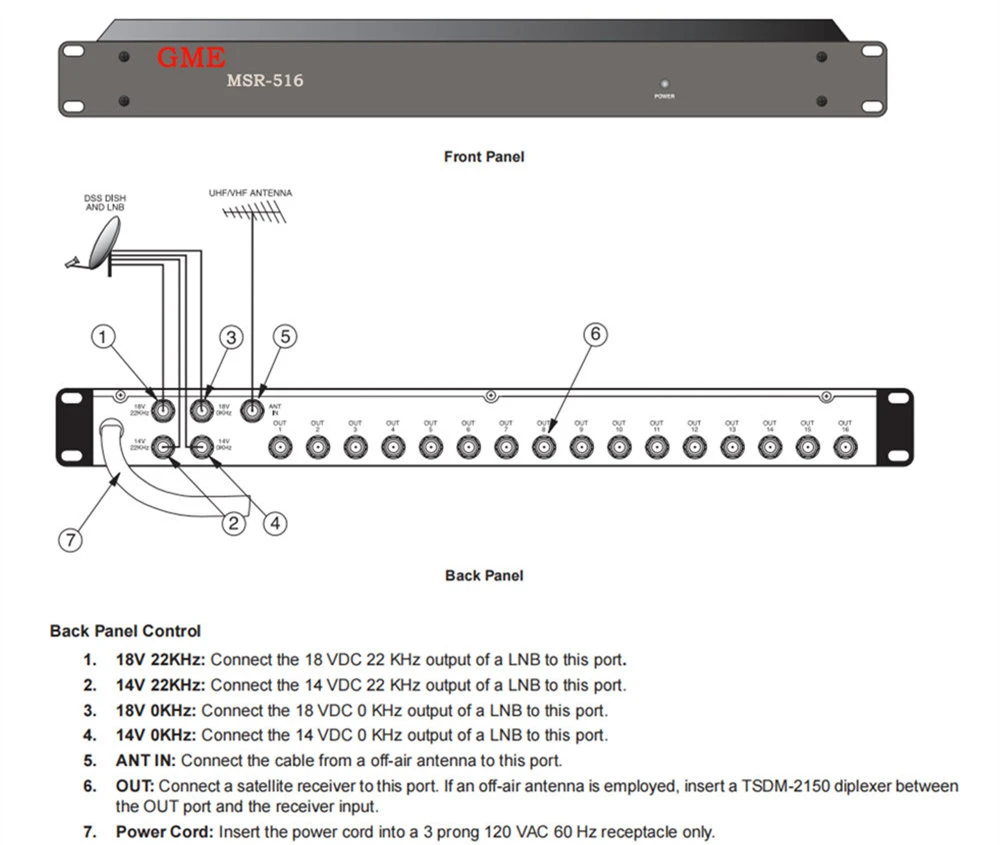

La conception d'interface simple à 5 entrées fournit 4 entrées de polarité satellite plus 1 antenne hors air et 16 sorties, pour une installation rapide.
Multiswitch satellite monté en rack 5X16 Large gamme de fréquences 40 ~ 2150 MHz.
Compatible avec DIRECTV Phase III et d'autres systèmes de réception qui utilisent une matrice de diodes PIN à commutation de tonalité de 22 kHz, réduit le temps de transfert de polarité et les artefacts numériques, offrant une qualité d'image constante.
14 ou 18 volts CC et une tonalité de 22 kHz sont fournis pour alimenter le LNB et effectuer une commutation interne. L'amplificateur intégré - compense les pertes d'insertion, réduisant ainsi le besoin d'une amplification externe. L'alimentation interne robuste à haut rendement - élimine les exigences de consommation de courant excessives sur les récepteurs.

Spécification

Lieu d'origine : Guangdong, Chine
Numéro de modèle : GDMS-003-2 (MSR-516)
ARTICLE	TYPIQUE	LIMITE CQ	CONDITIONS D'ESSAIS
FRÉQ. GAMME
FOURMI DANS			54 ~ 806 MHz
SAT IN			950~2150 MHz
DEHORS			54 ~ 2 150 MHz
PERTE D'INSERTION / (ANT IN)	0 dB	-1,5 dB maximum.	54 ~ 550MHz
PERTE D'INSERTION / (ANT IN)	0 dB	-2,5 dB maximum.	551 ~ 806 MHz
GAIN(SAT IN)	4dB	2 dB min.	950 ~ 1 750 MHz
GAIN(SAT IN)	2 dB	0 dB minimum	1 751 ~ 2 150 MHz
ISOLEMENT
POLARISATION CROISÉE	- 30 dB	- 25 dB Min.	950 ~ 2 150 MHz
DEHORS VERS SORTI	- 15 dB	- 14 dB Min.	54 ~ 806 MHz
DEHORS VERS SORTI	- 30 dB	- 28 dB Min.	950 ~ 2 150 MHz
SAT IN POUR SAT IN	- 40 dB	- 35 dB Min.	950 ~ 2 150 MHz
ARRÊTER L'ATTÉNUATION DE LA BANDE	2 0 dB	15 dB minimum	PORT FOURMI @ À 950 MHz
	2 0 dB	15 dB minimum	PORT SAT @ À 806 MHz
PERTE DE RETOUR
ENTRÉE/SORTIE	- 6 dB	- 5dB min	54 ~ 806 MHz
	- 10 dB	- 8 dB min	950 ~ 1450 MHz
	- 8 dB	- 6 dB min	1451 ~ 2150 MHz
CAPACITÉ DE SAISIE
(COMPRESSION 1 dB)
FOURMI DANS	108 dBuV	106 dBuV min.	À 67,25 MHz ENTRÉE
SAT IN	110 dBuV	108 dBuV min.	À 950 MHz ENTRÉE
POINT DE COMMUTATION LHCP/RHCP		14,0 ~ 15,0 V CC
POINT DE COMMUTATION MULTI-SW 22 KHz		150~300 Vp-p	Signal de test d'onde carrée
			Pas de mécanique
SORTIE 22KHz SINGLE
FRÉQ. DE CARACTÈRE		22 ± 4 kHz
AMPLITUDE		650 ± 250 mVp-p
BIAIS TENSION/COURANT
TENSION DE POLARISATION LNB FIXE
PORTE 13V/0KHz 13V/22KHz		12,8 ~ 13,5 V CC	0 ~ 300 mA
PORTE 18V/0KHz 18V/22KHz		17,9 ~ 18,9 V CC	0 ~ 450 mA
ENTRÉE DE PUISSANCE		120 VCA ± 10 % 60 Hz
CONNECTEUR		Type "F" Femelle	TOUS LES PORTS
IMPÉDANCE		75Ohms	TOUS LES PORTS
