Description

• Plage de fréquences à large bande de 40 à 2 300 MHz. La conception de la carte de circuit imprimé multicouches CMS-multicouches-haute performance garantit une isolation élevée de port-à-port pour fournir une protection contre les parasites parasites et minimiser les interactions indésirables des canaux, réduisant ainsi la distorsion de l'image.

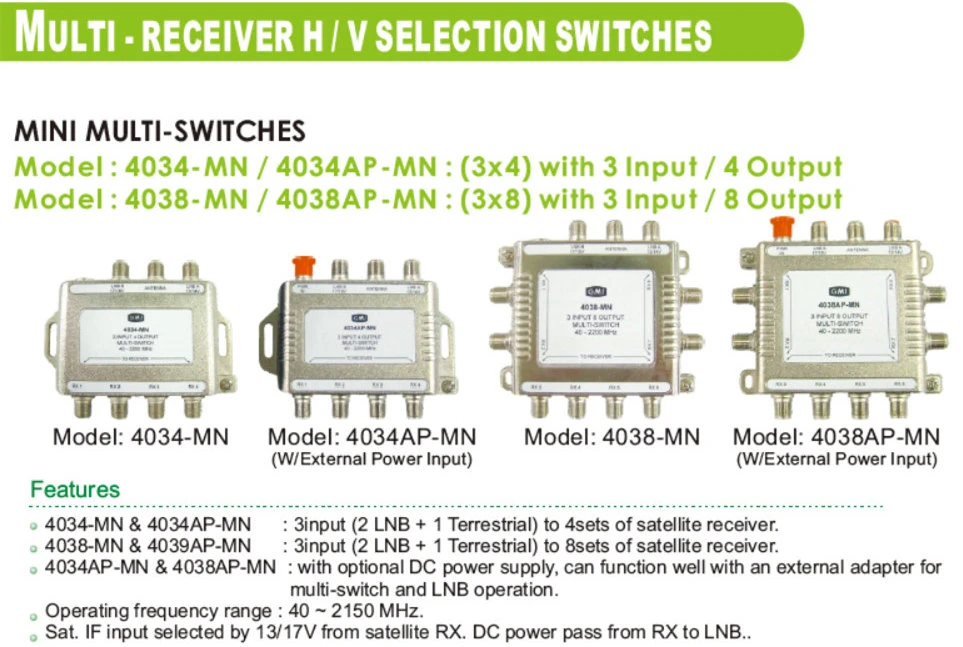

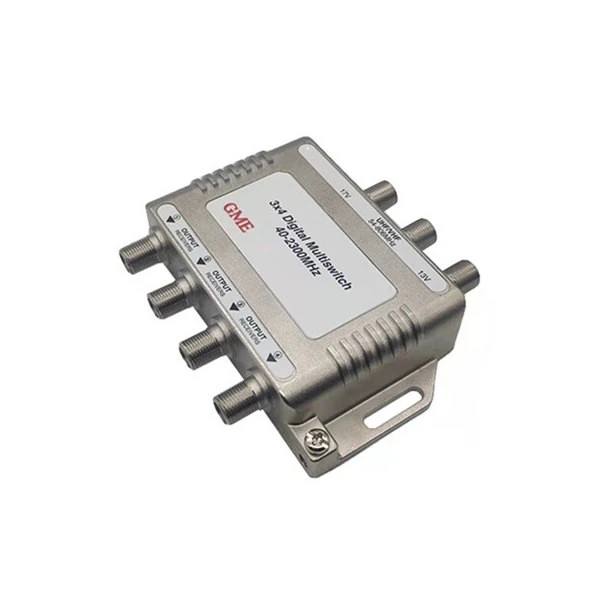

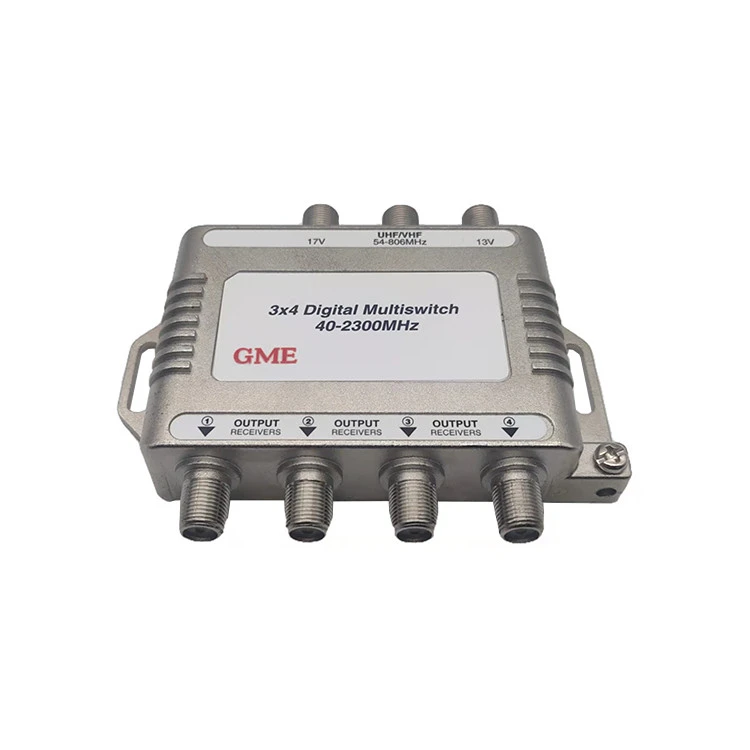

• Multiswitch numérique 3X4 Les ports à perte de réflexion à haut rendement spécialement conçus pour les réseaux MDU et les applications à abonnés multiples réduisent les microréflexions, améliorent la récupération des données et réduisent les distorsions harmoniques.

• La conception simple de l'interface du connecteur de type F- permet d'acheminer les signaux satellite et d'antenne vers 4 ou 8 sorties.

• La matrice de diodes PIN-hautes performances réduit le temps de transfert de polarité et les artefacts numériques, offrant ainsi une qualité d'image constante.

• Le signal de l'antenne se combine avec le satellite en sortie (certains modèles), éliminant ainsi la combinaison externe, réduisant ainsi les coûts et l'encombrement.

• Compatible avec les services satellite Direct to Home fournissant une commutation de tension et de tonalité pour la sélection de polarité.

• Multiswitch numérique 3X4 compatible avec Dish et DirectV.

Spécification

Lieu d'origine : Guangdong, Chine
N° DE MODÈLE : GDMS-001 (4034MN)

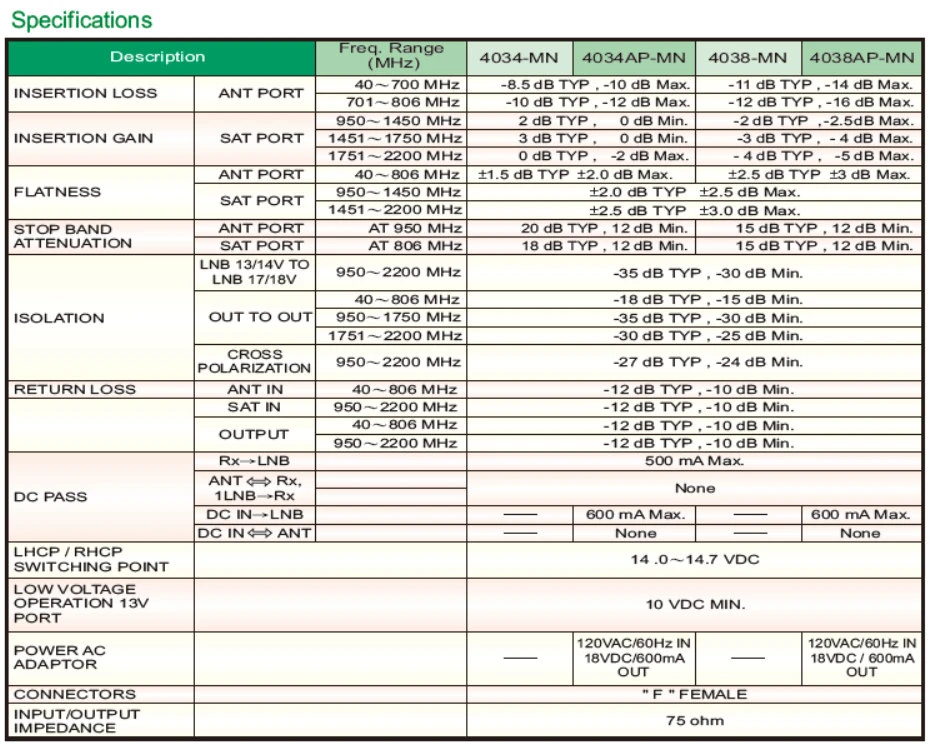

Description		Fréq. Portée (MHz)
PERTE D'INSERTION	PORT DE FOURMI	40 ~ 700 MHz	-8,5 dB TYP, -10 dB Max.
PERTE D'INSERTION	PORT DE FOURMI	701 ~ 806 MHz	-10 dB TYP, -12 dB Max.
GAIN D'INSERTION	PORT SATELLITE	950~1450 MHz	2 dB TYP, O dB Min.
		1451 ~ 1750 MHz	3 dB TYP, O dB Min.
		1 751 ~ 2 200 MHz	0 dB TYP, -2 dB Max.
PLATITUDE	PORT DE FOURMI	40 ~ 806 MHz	±1,5 dB TYP +2.0 dB Max.
	PORT SATELLITE	950~1450 MHz	+2.0 dB TYP +2.5 dB Max.
	PORT SATELLITE	1451 ~ 2200 MHz	+2.5 dB TYP ±3,0 dB Max.
BANDE D'ARRÊT	PORT DE FOURMI	À 950 MHz	20 dB TYP, 12 dB Min.
ATTÉNUATION	PORT SATELLITE	À 806 MHz	18 dB TYP, 12 dB Min.
ISOLEMENT	LNB 13/14V À	950 ~ 2200 MHz	-35 dB TYP, -30 dB Min.
	LNB17/18V	950 ~ 2200 MHz	-35 dB TYP, -30 dB Min.
	DEHORS VERS SORTI	40 ~ 806 MHz	-18 dB TYP, -15 dB Min.
		950~1750 MHz	-35 dB TYP, -30 dB Min.
		1 751 ~ 2 200 MHz	-30 dB TYP, -25 dB Min.
	CROIX	950 ~ 2200 MHz	-27 dB TYP, -24 dB Min.
	POLARISATION	950 ~ 2200 MHz	-27 dB TYP, -24 dB Min.
PERTE DE RETOUR	FOURMI DANS	40 ~ 806 MHz	-12 dB TYP, -10 dB Min.
	SAT IN	950 ~ 2200 MHz	-12 dB TYP, -10 dB Min.
	SORTIR	40 ~ 806 MHz	-12 dB TYP, -10 dB Min.
	SORTIR	950 ~ 2200 MHz	-12 dB typ, -10 dB min.
PASS DC	Réception-LNB		500 mA maximum.
	ANTRx,		Aucun
	1LNB → Rx		Aucun
	Entrée CC-LNB
	DC INANT		-
LHCP/RHCP			14,0 ~ 14,7 VCC
POINT DE COMMUTATION			14,0 ~ 14,7 VCC
BASSE TENSION			10 VCC MINI.
FONCTIONNEMENT 13V
PORT
PUISSANCE CA	-
ADAPTATEUR	-
CONNECTEURS	"F" FEMME
ENTRÉE/SORTIE	75 ohms
IMPÉDANCE	75 ohms
