Description
Casier de polarité de l'inserteur d'alimentation satellite DirecTV

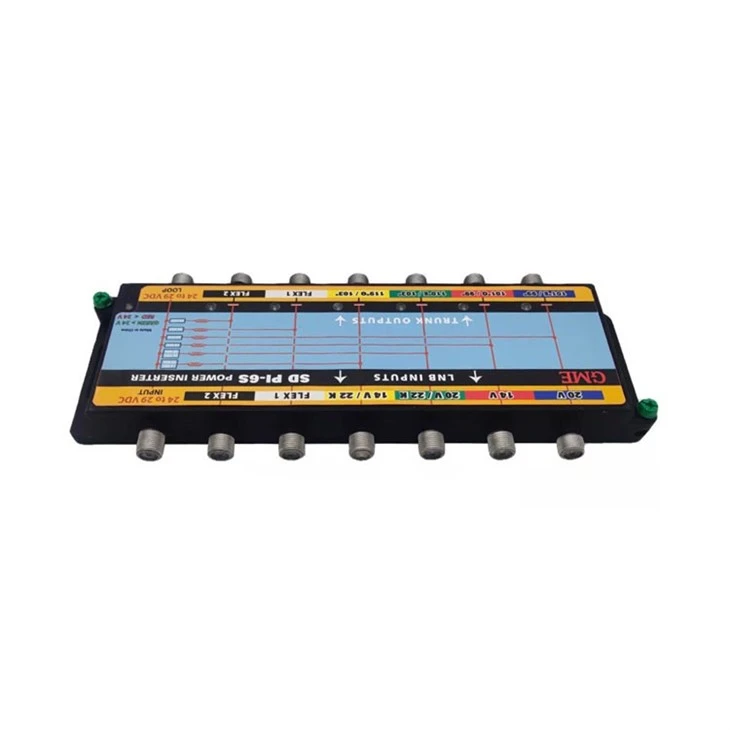

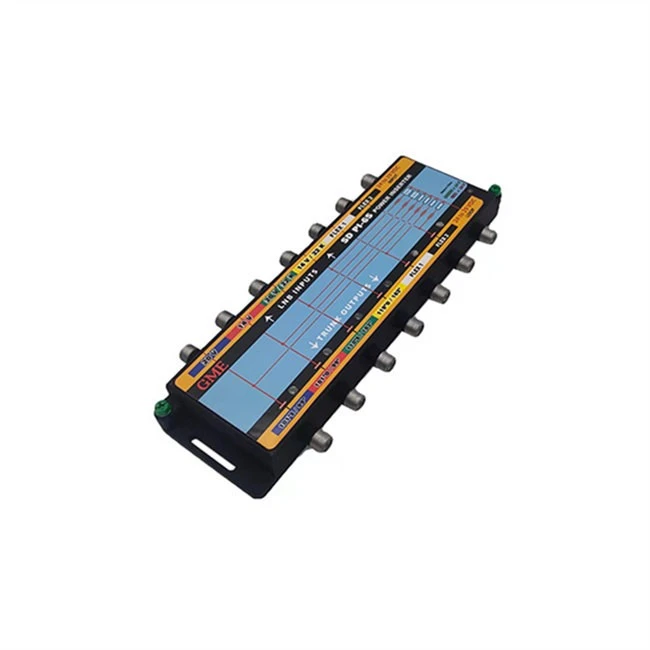

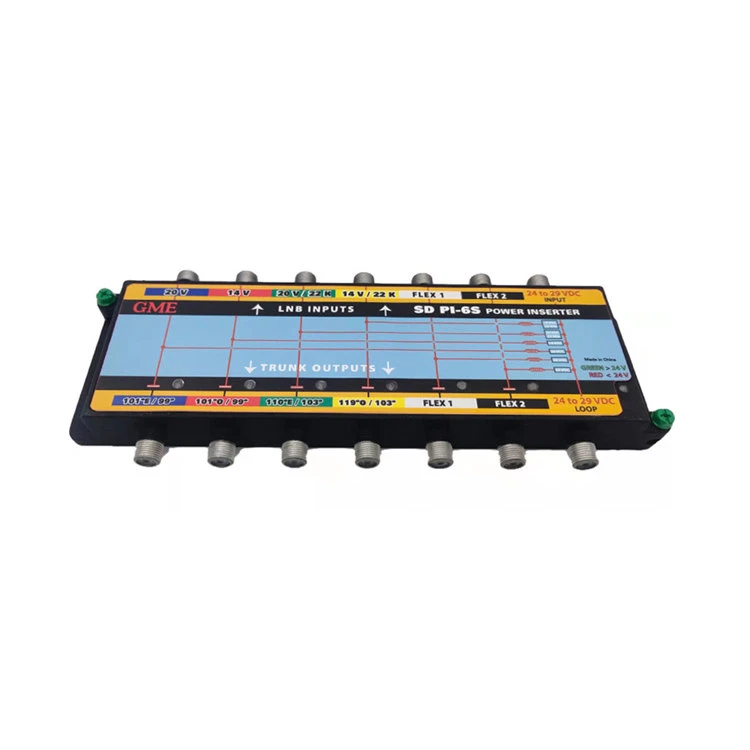

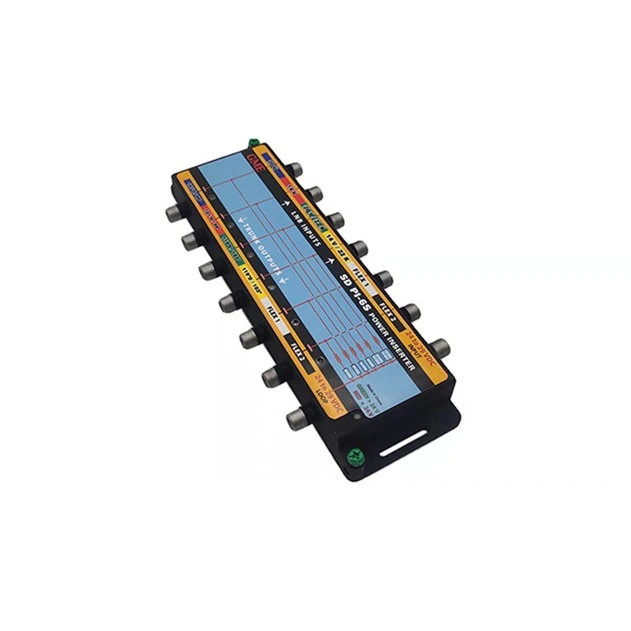

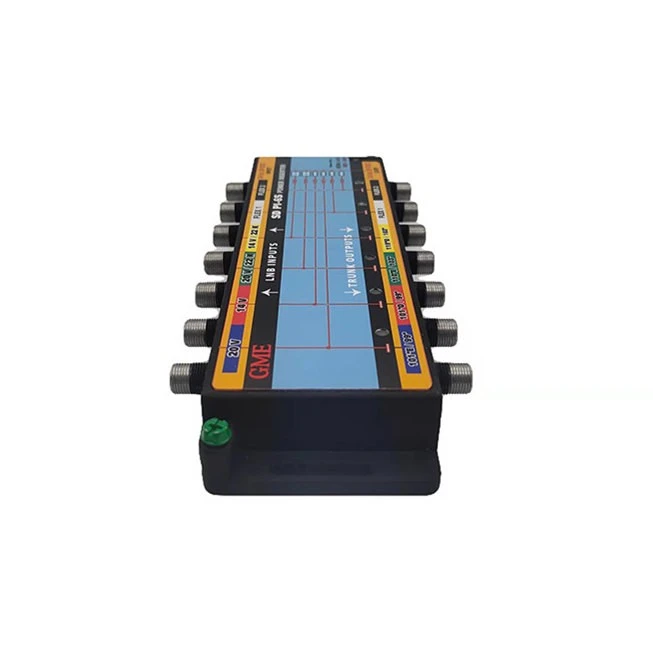

Le modèle SDPI6S alimente un LNB DIRECTV SL5, verrouille la polarité des quatre sorties paraboliques et fournit deux sorties 20 V pour alimenter le LNB 95º sur la parabole DTV66E et une éventuelle polarité future. Les amplificateurs alimentés en ligne peuvent être alimentés par l'inserteur de puissance. Un total de deux ampères de courant continu est disponible à partir du transformateur de puissance protégé contre les courts-circuits.
Situation
Les signaux d'une antenne SLSP-F SlimLine® à polarité DIRECTV® (4) avec LNB SL5, une antenne DTV66E à 95º et une éventuelle 6ème polarité sont requis pour plusieurs commutateurs.
Solution
Le modèle SD PI-6S alimente un LNB DIRECTV® SL5, verrouille la polarité des quatre sorties paraboliques et fournit 20 V FLEX1 et 13 V sur les entrées FLEX2 pour alimenter le LNB 95º de l'antenne parabolique DTV66E ou d'autres LNB.
Caractéristiques
◆ Bande passante DIRECTV SL5 Ka/Ku 250 à 2 150 MHz

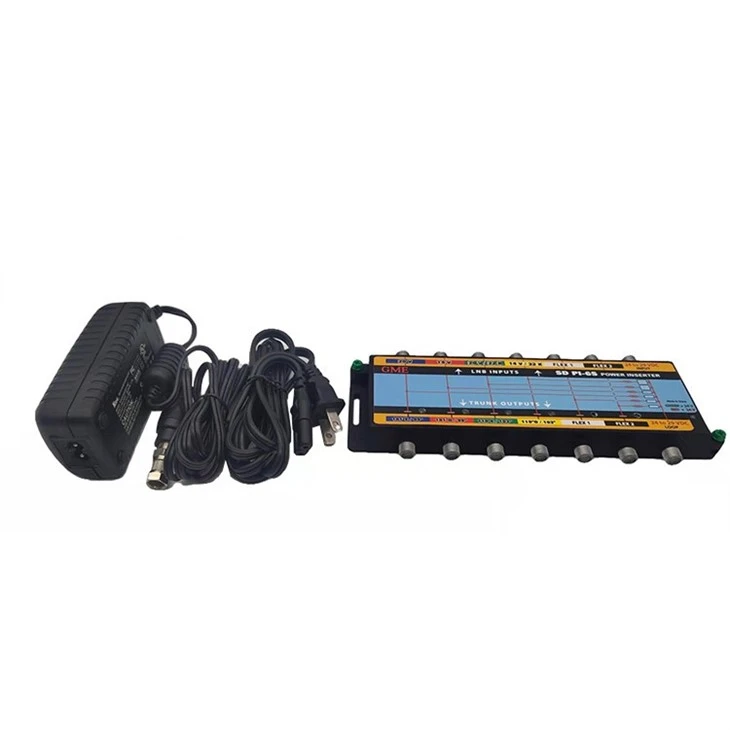

◆ Alimenté par des adaptateurs secteur PI-29 ou PS242000A
◆ Alimente les LNB SL5, SL3 et Worldview
◆ Boîtier compact : espacement F intérieur SCTE de 1 pouce
◆ Indicateur de niveau de tension intégré en ROUGE/VERT
Spécification
|
Lieu d'origine : Guangdong, Chine |
|||
|
Numéro de modèle : GDINS-001 (SD PI-6S) |
|||
|
ARTICLE |
TYPIQUE |
QCLIMITE |
CONDITIONS D'ESSAIS |
|
FRÉQ. GAMME |
|
|
250-2 150 MHz |
|
PERTE D'INSERTION |
|||
|
|
-1,0 dB |
-1,5 dB MAXIMUM |
250-2 150 MHz |
|
ISOLEMENT |
|||
|
ENTRE PORTS |
-40dB |
-35dB MINIMUM |
250-2 150 MHz |
|
PERTE DE RETOUR |
|
|
|
|
ENTRÉE/SORTIE |
-12dB |
-10dB MINIMUM |
250-2 150 MHz |
|
ENTRÉES FOURNIES PAR ALIMENTATION CC |
|||
|
PORT n°1 (20 V 101 degrés et 99 degrés) |
|
20 ± 0,5 VCC |
@50-350mA |
|
PORT #2 (14 V 101 degrés et 99 degrés) |
|
13,5 ± 0,5 VCC |
@50-350mA |
|
PORT n°3 (22 kHz et 20 V, 110 degrés et 103 degrés) |
|
20 ± 0,5 VCC (+22 KHz) |
@50-350mA |
|
PORT n°4 (22 kHz et 14 V, 119 degrés et 103 degrés) |
|
13,5 ± 0,5 VCC (+22 KHz) |
@50-350mA |
|
PORT N° 5 (PORT FLEX1) |
|
20 ± 0,5 V CC |
@50-350mA |
|
PORT #6 (FLEX PORT2) |
|
20 ± 0,5 V CC |
@50-350mA |
|
CARACTÉRISTIQUES DU SIGNAL 22 KHz |
|||
|
FRÉQ |
|
22 ± 4 kHz |
|
|
CYCLE DE SERVICE |
|
±50﹪ |
<24,0 VCC |
|
NIVEAU |
|
400 mVc-p MIN |
>24,0 VCC |
|
COULEUR DU LED D'ALIMENTATION |
|
ROUGE |
|
|
CORRESPONDANT À : |
|
VERT |
|
|
COMMUTATION DE PUISSANCE |
|
24V-29VCC |
COMMUTATION DE PUISSANCE |
|
SAISIR |
|
100-240 VCA / 50/60 Hz |
TOUS LES PORTS |
|
SORTIR |
|
24 V CC/2,08 A |
TOUS LES PORTS |
|
IMPÉDANCE |
|
75 ohms |
(6) SCTE INTÉRIEUR F |
|
CONNECTEUR |
|
TYPE "F" FEMELLE |
|
|
NOMBRE DE PORTS D'ENTRÉE/SORTIE |
|
|
|
Profil de l'entreprise

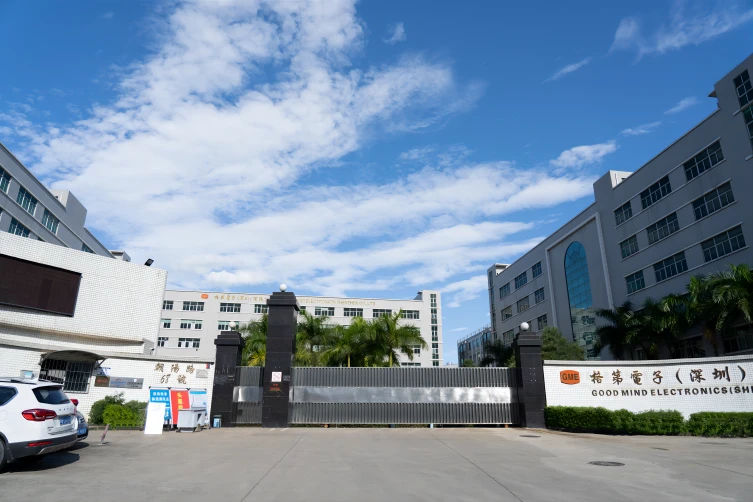

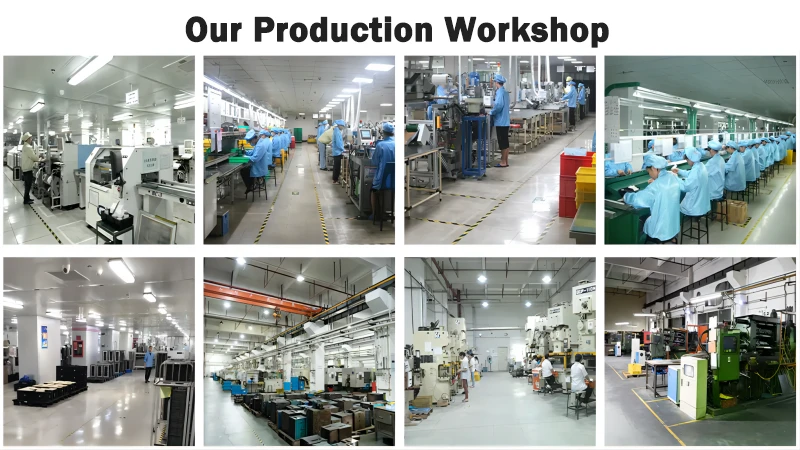

Goodmind Electronics (Shenzhen) Co., Ltd. a été créée en 1992 avec un capital social de 18 millions de dollars américains. Sa propre usine est située à Shenzhen et compte plus de 1 000 employés. Il s'agit d'une entreprise de haute technologie intégrant la R&D, la production, la vente et le service. La société est spécialisée dans la fabrication professionnelle d'antennes/communications réseau/Bluetooth/accessoires AV/maison intelligente/accessoires de voiture. L'usine est intégrée verticalement. L'usine dispose de centres de transformation du plastique, d'emboutissage des métaux, de moulage sous pression de zinc, de SMT, de DIP et d'assemblage. L'entreprise dispose d'une solide solidité financière, d'une équipe de R&D professionnelle, d'équipements de fabrication excellents et d'une fabrication allégée, et se consacre à créer des produits de haute -qualité pour les clients.
Comment fonctionne un inserteur d'alimentation satellite ?
Le Satellite Power Inserter est connecté en ligne entre le récepteur satellite et l’antenne parabolique. Il reçoit l'alimentation du récepteur satellite via le câble coaxial, puis envoie cette alimentation au LNB via le même câble. Cette puissance est essentielle pour que le LNB puisse amplifier et convertir les signaux satellite reçus sous une forme utilisable pour le récepteur.
Quel est le but d’un inserteur d’alimentation satellite ?
L'objectif principal d'un satellite Power Inserter est de fournir l'énergie au LNB, ce qui est nécessaire à son fonctionnement. Sans l'alimentation fournie par l'inserteur, le LNB ne serait pas en mesure d'amplifier les signaux faibles reçus de l'antenne parabolique.
Comment installer un inserteur d'alimentation satellite ?
L'installation d'un satellite Power Inserter est généralement simple. Tout d'abord, débranchez le câble coaxial du récepteur satellite. Ensuite, connectez une extrémité du câble coaxial au port d'entrée de l'inserteur et l'autre extrémité au port de sortie de l'inserteur étiqueté « vers LNB » ou similaire. Enfin, connectez l'alimentation de l'inserteur d'alimentation à une prise de courant et assurez-vous que l'inserteur d'alimentation est alimenté.
FAQ
Q : Puis-je utiliser n’importe quel satellite Power Inserter avec mon système satellite ?
R : Il est essentiel d'utiliser un inserteur d'alimentation satellite compatible avec votre système satellite et votre LNB. Assurez-vous que l'inserteur fournit la tension et le courant corrects requis par votre LNB, car l'utilisation d'un inséreur incompatible pourrait endommager le LNB ou entraîner une mauvaise qualité du signal.
Q : Un inserteur d'alimentation satellite peut-il être utilisé à l'extérieur ?
R : Bien que les inséreurs d'alimentation satellite soient généralement conçus pour une utilisation en intérieur, il existe des modèles résistants aux intempéries qui peuvent être utilisés à l'extérieur. Si vous devez installer l'inserteur à l'extérieur, assurez-vous d'utiliser un boîtier ou un couvercle résistant aux intempéries pour le protéger des éléments et éviter les dégâts d'eau.
Q : Où puis-je acheter un inserteur d'alimentation satellite ?
R : Les inséreurs d'alimentation satellite sont disponibles à l'achat auprès de divers détaillants d'électronique, magasins en ligne et fournisseurs d'équipements satellite. Assurez-vous de choisir un vendeur réputé et vérifiez que l'inserteur est compatible avec votre système satellite avant de faire un achat.
