Description

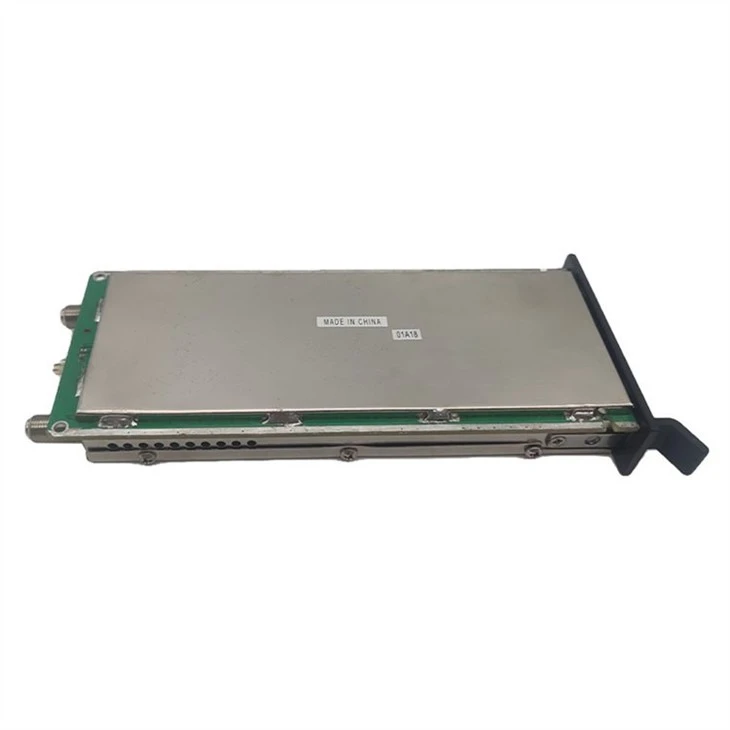

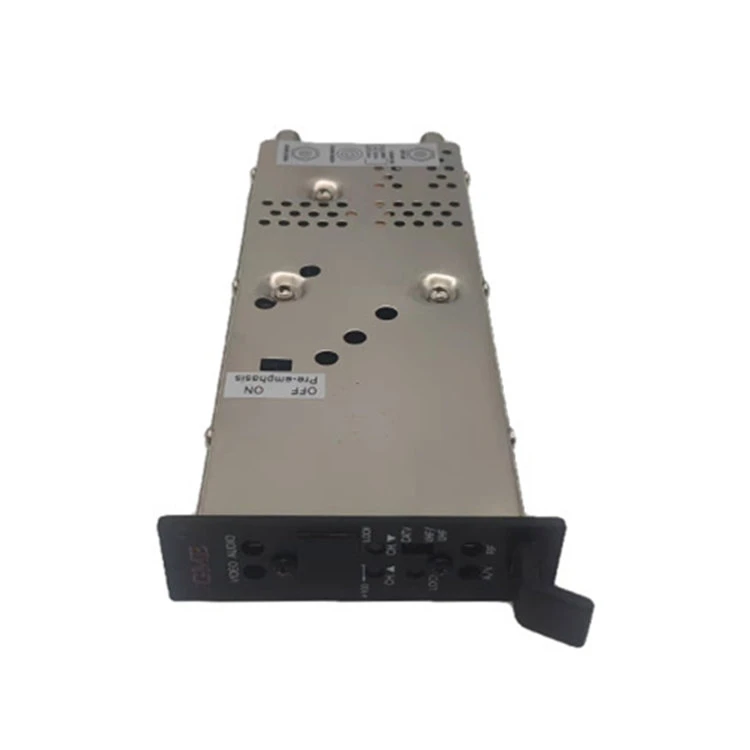

Le modulateur de chaîne de télévision agile modulaire MATCM-45 est un modulateur de télévision CATV/TV agile en fréquence, de qualité de rediffusion contrôlée par microprocesseur, synthétisé en boucle à verrouillage de phase et agile en fréquence. La double conversion et le filtrage SAW supérieur offrent une compatibilité avec les canaux adjacents et une sortie sans parasites. Le MATCM-45 fournit un niveau de sortie de 45 dB de 50 à 864 MHz, y compris les fréquences CATV et TV. La configuration des canaux peut être modifiée à l'aide des boutons haut/bas situés sur le panneau avant.

Double conversion hétérodyne
45 dBmV minimum à 50-864 MHz
Filtres de séparation de bande automatiques pour un rapport porteuse/bruit supérieur
SAW filtré
Prend en charge la fonction TV, CATV, fréquence et verrouillage
Décalage de fréquence FCC avec réglage automatique

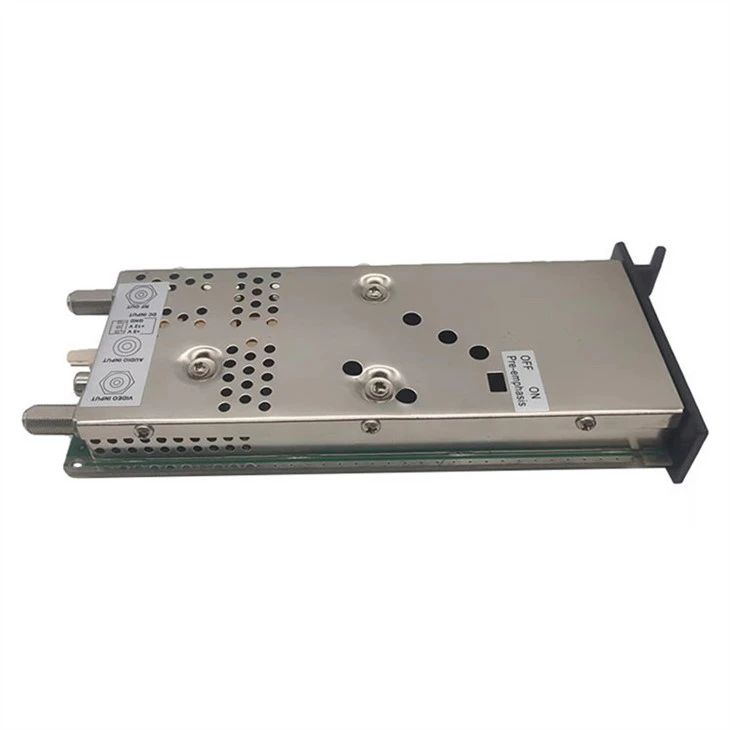

Commutateur de neutralisation de préaccentuation accessible depuis le panneau latéral pour l'insertion d'un signal stéréo composite BTSC.

Spécification

Lieu d'origine : Guangdong, Chine
Numéro de modèle: GDM-007 (MATCM-45)
ARTICLE	TYPIQUE	QCLIMITE	CONDITIONS D'ESSAIS
SORTIE RF
Gamme de fréquences			54 - 864 MHz
Décalages de fréquence FCC		Automatique	+12.5KHz, +25KHz ou Aucun selon les besoins pour chaque canal +12.5KHz : CATV CH14-16 CH25-41 CH43-53 +25KHz : CATV CH.42 CH98-99
Canaux de sortie			CATV : CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78
Niveau de sortie		+45 dBmV Min.
Contrôle du niveau de sortie		>10 dB
Impédance de sortie		75 ohms
Fréquence porteuse d'image		65 kHz
Fréquence porteuse inter -		65 kHz
Rapport porteur P/S		-11 - -30dB Min.
Battement du canal adjacent (-4,5 MHz)		-60 dB mini.	Au-delà de la plage de contrôle du gain
Planéité de la bande passante		61,5 dB P/V Max.
Faux-			@Niveau de sortie réglé à 45 dBmV
En bande		-60 dB mini.	Rapport A/V à -15 dBc
Hors bande		-58 dB Min.	@ 54 - 864 MHz
Sélectivité des canaux			Rapport A/V à -15 dBc
Fv - 6.00 MHz		55 dB Min.
Fv - 3.58 MHz		55 dB Min.
Fv - 2.42 MHz		55 dB Min.
Fv - 1.50 MHz		55 dB Min.
Fv- 1.25MHz		30 dB minimum.
Distorsion d'intermodulation		57 dBc Min.	Porteuse visuelle @45dBmV
3 tons 920 battements			Porteuse sonore @-15dBc Fa +3.58MHz @-17dBc
FM résiduelle	<2 KHz		Déviation de crête à une plage de 10 KHz
PORTEUR / BRUIT		60 dB minimum.
Perte de retour de sortie		-3 dB Min.	@54 - 864MHz
SAISIR
VIDÉO
Impédance d'entrée vidéo		75 ohms
Profondeur vidéo maximale de modulation		87,5 % Min.	Niveau d'entrée 0,8 Vp-p
Entrée vidéo à 87,5 % de modulation		1+0.4 , -0,3 Vp-p
Retard C/L Gain différentiel		0 ± 50 ns	Modulation vidéo 87,5 %, signal de test avec cmpst TSG95 NTSC NTC7. Vidéo J87,5% de modulation
Dhase différentielle		Inférieur ou égal à 5 degrés	Testez le signal avec TSG95 NTSC NTC7 cmpst. Modulation vidéo 87,5 %, signal de test avec cmpst TSG95 NTSC NTC7.
Perte de retour d'entrée vidéo		-18 dB Min.	Jusqu'à 4,2 MHz
AUDIO
Impédance d'entrée audio		10 Kohm	Décolorer
Déviation audio		260 mV RMS max.	@±25KHz PK iv/800Hz tonalité
Préaccentuation audio-		75 heures seconde	Commutateur OF/OFF sélectionné
GÉNÉRAL

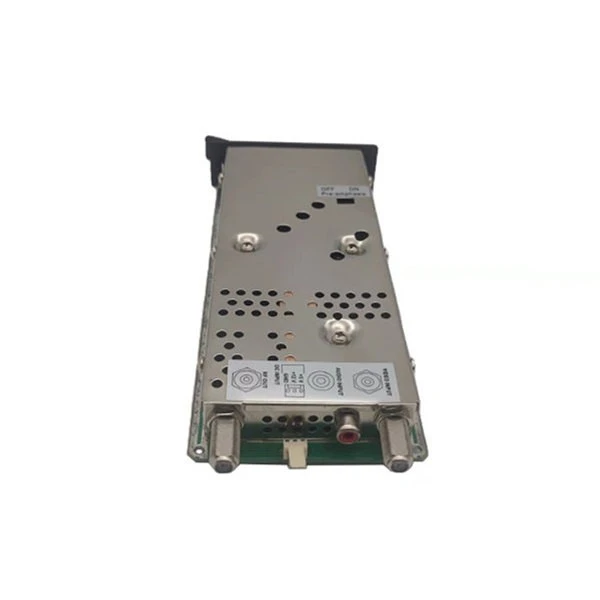

Type de connecteur : entrée vidéo/sortie RF.		TYPE F
Type de connecteur : ENTRÉE AUDIO		TYPE RCA
Entrée d'alimentation CC-
+12V/280 mA		±0,2 VCC
+5V/400 mA		±0,2 VCC
Température de fonctionnement			@ O degré À +50 degré
Taille			L(2,5CM) * H(8,9CM) * P(21,5)
Poids			0,38Kg
