Cet article propose une-exploration approfondie du rôle principal de l'EDFA dans les réseaux CATV FTTH-améliorant la puissance du signal optique pour obtenir une transmission longue-distance-et présente comment les récepteurs CATV+SAT IF intégrés avec les technologies avancées AGC, CWDM et à très faible bruit-sont des composants clés pour optimiser les performances du réseau.
Dans la construction de réseaux CATV (télévision par câble) FTTH (fibre-jusqu'à-la-maison) efficaces et stables, capables de prendre en charge des données massives et une transmission vidéo haute-définition, les amplificateurs optiques jouent un rôle essentiel. Parmi eux, l'EDFA (Erbium-Doped Fiber Amplifier) est l'un des dispositifs d'amplification optique les plus essentiels. Alors, quel est exactement l'objectif principal de l'EDFA dans les réseaux CATV FTTH, et comment collabore-t-il avec les équipements de réception de nouvelle génération ? Cet article propose une analyse détaillée.
SAT-TERR SUR FIBRE
La fonction principale de l'EDFA dans les réseaux CATV FTTH : relais et amplification du signal optique
En termes simples, l'objectif principal de l'EDFA est d'amplifier directement les signaux optiques, en compensant les pertes lors de la transmission par fibre et en étendant considérablement la portée du signal.
Dans un réseau FTTH, les signaux optiques sont transmis depuis la tête de réseau de l'opérateur et doivent parcourir de longues distances pour atteindre le domicile des utilisateurs. Bien que les fibres optiques présentent intrinsèquement de faibles pertes, la puissance optique s’atténue inévitablement avec la distance. Une fois que le signal s'affaiblit au-delà d'un certain point, il ne peut plus être identifié avec précision par le récepteur côté utilisateur-, ce qui entraîne une interruption du signal ou une grave dégradation de la qualité.
Une EDFA agit comme une « station de ravitaillement » le long de la ligne de fibre optique. Il amplifie directement les signaux optiques sans les convertir en signaux électriques, ce qui lui confère des avantages inégalés :
Puissance de sortie élevée: Capable d'amplifier plusieurs longueurs d'onde simultanément, prenant en charge un grand nombre d'utilisateurs.
Transmission transparente : Format- et taux-indépendants, garantissant une forte compatibilité.
Faible bruit: D'excellentes performances de bruit maintiennent la qualité du signal.
En déployant stratégiquement des EDFA dans le tronc du réseau, les opérateurs peuvent construire des réseaux CATV couvrant des dizaines, voire des centaines de kilomètres sans se soucier de l'atténuation du signal.
Au-delà de l'EDFA : défis à la périphérie du réseau et solutions clés-Récepteurs-hautes performances
Bien que l'EDFA résolve les problèmes de transmission interurbaine, le signal peut à nouveau s'affaiblir en raison de la distribution et de la transmission ultérieure au moment où il atteint les points d'accès des utilisateurs (par exemple, des bâtiments ou des maisons), et il peut contenir du bruit introduit par l'EDFA. À ce stade, un récepteur FTTH haute-performance est essentiel pour une réception et une conversion de signal de haute-qualité dans le « dernier kilomètre ».

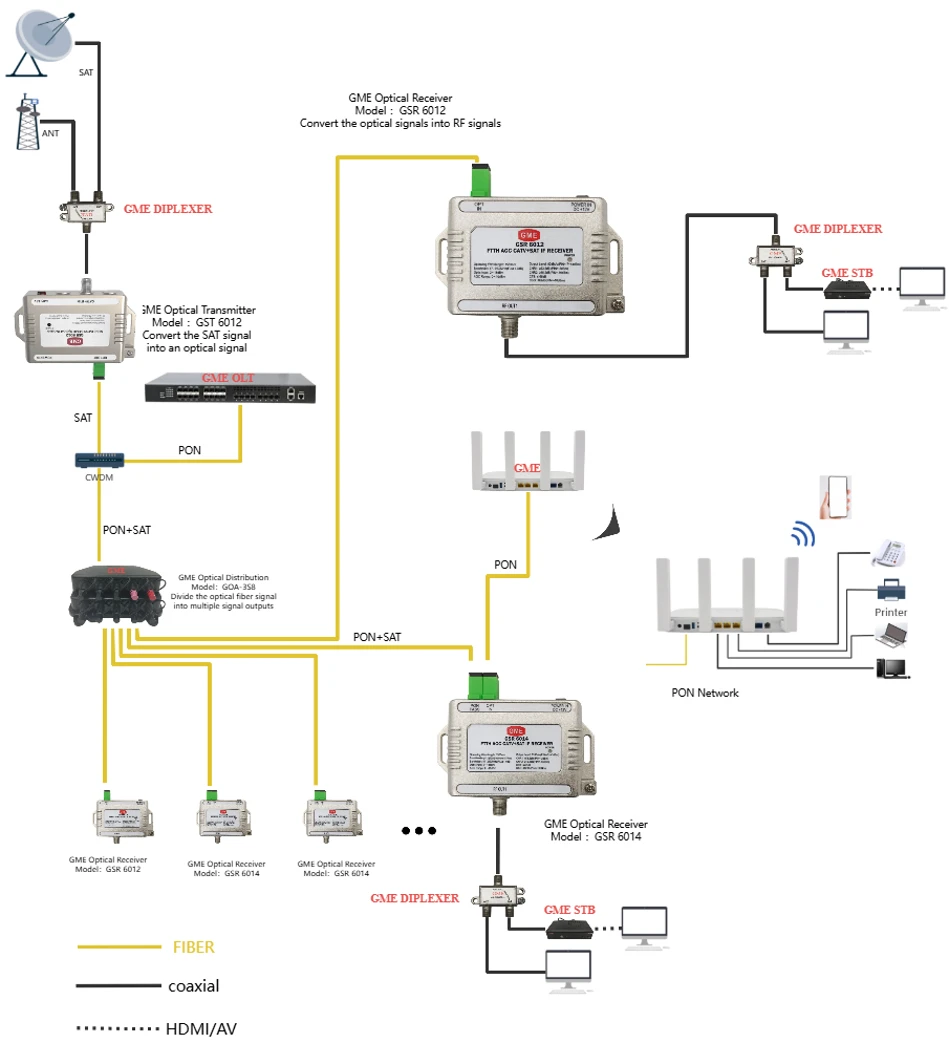

C'est là qu'intervient un récepteur AGC CATV+SAT IF intégré (récepteur CATV à contrôle automatique de gain et satellite IF) doté de technologies avancées. Un récepteur conçu pour les services triple play-modernes, tel qu'un récepteur doté des fonctionnalités suivantes, est essentiel pour garantir l'expérience de l'utilisateur final- :
Prise en charge du haut débit (45 à 2 150 MHz): Prend entièrement en charge les signaux RF CATV traditionnels et les signaux satellite IF (SAT IF), répondant à diverses demandes d'accès aux services.
AGC optique-intégré: Cela sert d'"assurance intelligente" contre les fluctuations de puissance optique. Lorsque la puissance optique d'entrée varie en raison de changements de température environnementale ou de pertes mineures de liaison, l'AGC (Automatic Gain Control) ajuste automatiquement le niveau de sortie et le gain pour garantir une sortie de signal stable et fiable sans intervention manuelle, réduisant ainsi considérablement les coûts opérationnels.
Technologie à très-bruit réduit : utilise des composants actifs avancés tels que des amplificateurs GaAs pour minimiser le bruit, améliorer le rapport porteuse-sur-bruit (CNR) et améliorer particulièrement les performances des signaux amplifiés par EDFA, offrant ainsi une qualité vidéo plus claire.
Excellente linéarité et planéité: Réduit efficacement la distorsion, garantit une force de signal uniforme sur tous les canaux et évite les problèmes tels que la pixellisation ou l'interruption dans certains canaux.
Photodétecteur à haute-linéarité (PD) + CWDM intégré- : Utilisant la technologie CWDM (Coarse Wavelength Division Multiplexing), il peut recevoir des signaux de différentes longueurs d'onde (par exemple, des signaux CATV de 1 550 nm et des signaux de données de 1 490 nm/1 310 nm) et effectuer une conversion optique-à-électrique de haute-qualité via une PD linéaire élevée-, fournissant une source de signal propre pour le traitement backend.
Perte de rendement élevée et application-fibre unique : fonctionne sur une fibre monomode-monocœur-avec une perte de réflexion élevée, réduisant les interférences des signaux réfléchis et garantissant la stabilité de la liaison.
Synergie entre EDFA et les récepteurs intelligents
En résumé, l’objectif principal de l’EDFA dansCATV FTTHL'objectif des réseaux est de permettre une transmission par relais à distance, efficace-de grande capacité de signaux optiques, servant de base à la construction de réseaux à grande échelle. À la périphérie du réseau, un récepteur IF CATV+SAT intégré doté d'AGC optique, d'ultra-bruit faible, de CWDM et d'autres technologies agit comme le gardien final garantissant une transmission de signal de haute-qualité aux utilisateurs. Ensemble, ils forment l'épine dorsale des réseaux de services vidéo et à large bande optique -haut débit, stables et fiables.
Pour les opérateurs de réseau et les fabricants d'équipements, la sélection d'un récepteur-hautes performances doté des fonctionnalités ci-dessus est une décision stratégique pour optimiser les performances du réseau, améliorer la satisfaction des utilisateurs et réduire les coûts opérationnels globaux.
