Quelle est la différence entre OLT et ONT?

Dans le monde d'aujourd'hui, le déploiement à grande échelle de réseaux de fibres est l'épine dorsale de la transformation numérique pour les villes, les entreprises et les prestataires de services. Il est essentiel de comprendre la différence entre les bornes de ligne optique (OLT) et les bornes de réseau optique (ONT).

Vous devez comprendre exactement comment et où OLTS et ONTS s'assemblent dans votre réseau optique passif (PON). Différents choix ont un impact sur chaque décision critique que vous prenez, y compris la planification de la couverture, les délais de déploiement, les tests de compatibilité et la maintenance continue.

Que vous cherchiez à déployer des OLT à haute capacité dans les ONT de la Central Office ou de la classe Edge dans des environnements résidentiels, d'entreprise ou de centre de données, Good Mind Electronics peut vous aider. Nous proposons des systèmes FTTX entièrement personnalisés et à livraison rapide, notamment la conception ODM, le matériel modulaire, les cordons de correctifs de fibres à haute densité et la prise en charge de bout en bout.

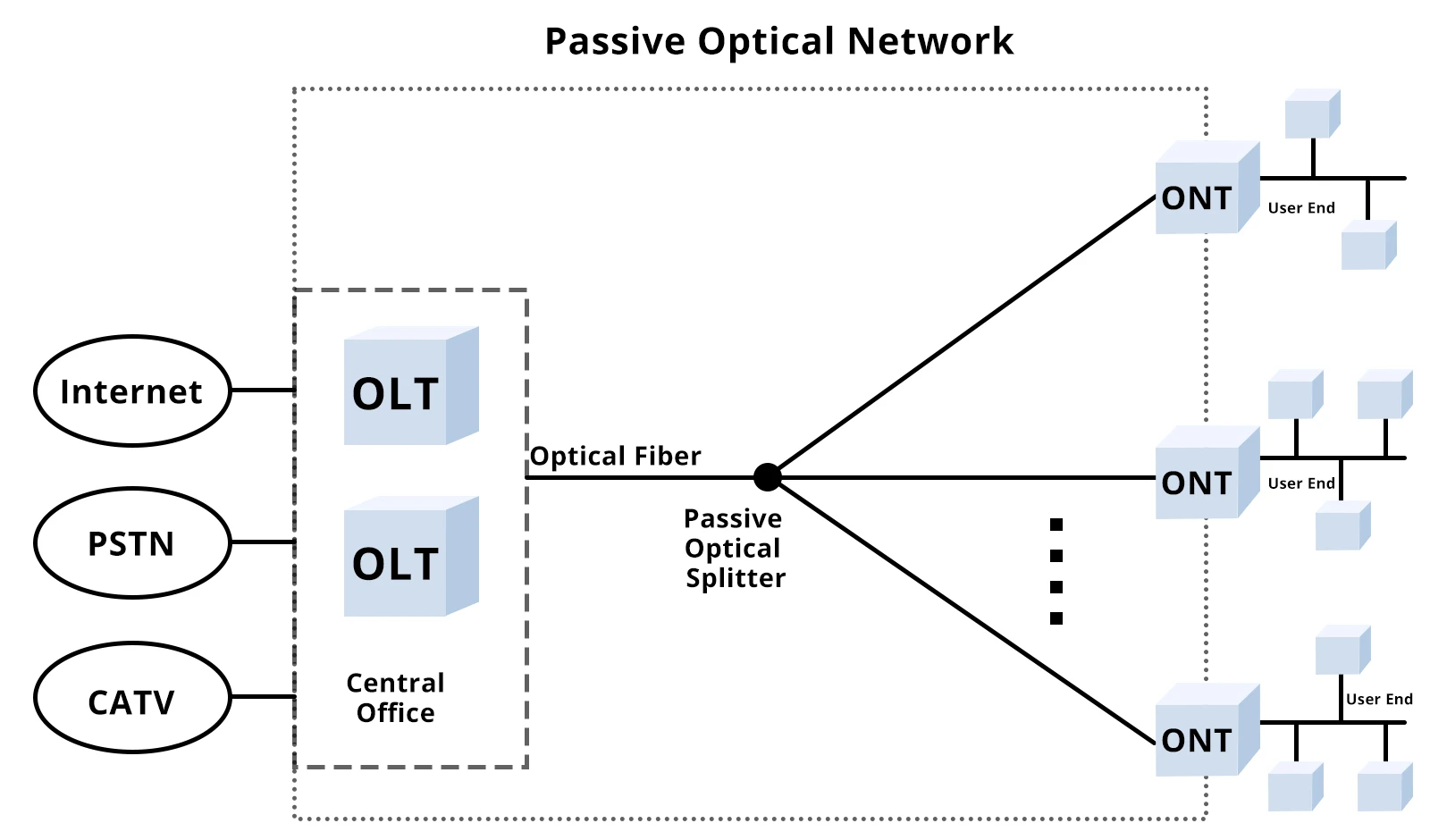

Présentation de l'architecture du réseau PON

Un réseau optique passif (PON) est construit autour de deux joueurs d'étoiles: l'OLT au bureau central du fournisseur de services et les ONTS nichés dans les maisons utilisateur ou les locaux commerciaux. Dans cette configuration, un câble optique à fibre unique s'étend de l'OLT à un séparateur passif, se rachant à plusieurs ONT sans aucune électronique active entre les deux. Ce bit "passif" rend plus simple et plus rentable de distribuer des données.

• OLT (terminal de ligne optique): Agit comme le centre de contrôle. Il gère l'attribution de la bande passante, agrége le trafic et convertit les signaux électriques du réseau central en signaux optiques pour la transmission sur la fibre.
• ONT (Terminal du réseau optique): Se trouve à l'équipement côté utilisateur, où il reçoit des données, décapsule le signal optique transmis par l'OLT et le transforme en un signal électrique que vos routeurs, PC ou points d'accès peuvent réellement utiliser.

Ensemble, l'OLT et l'ONT forment une chaîne de distribution optique sans couture. L'OLT orchestre le trafic en amont et en aval sur votre réseau de fibres, tandis que chaque ONT gère le dernier mile de livraison, en vous assurant d'obtenir une fibre fiable Internet exactement où vous en avez besoin.

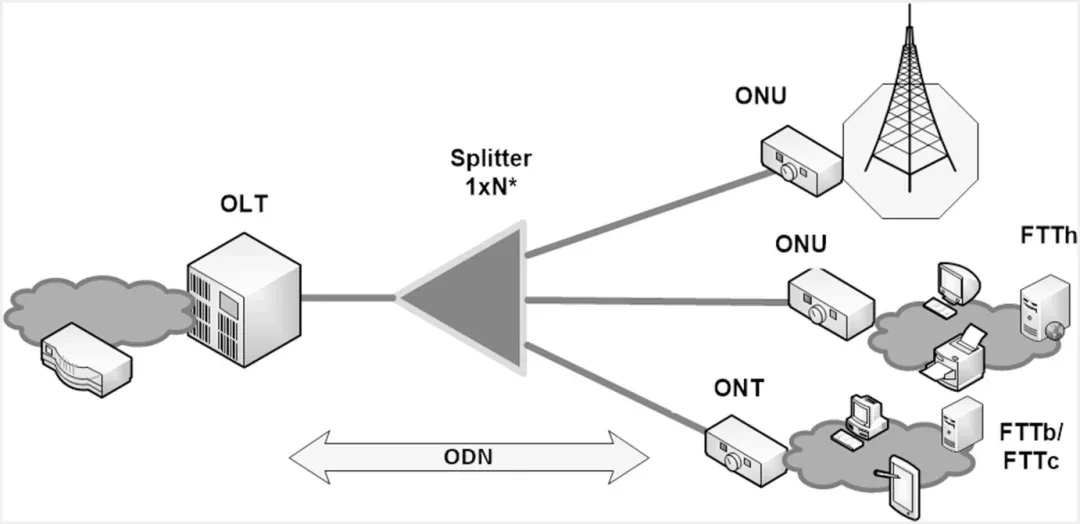

Qu'est-ce qu'un OLT (terminal de ligne optique)

OLT signifie la borne de ligne optique. Dans le monde de la mise en réseau à fibre optique, c'est le centre de contrôle qui apporte un service Internet à grande vitesse du réseau central dans votre PON (réseau optique passif).

Vous trouverez généralement l'OLT niché dans le bureau central du fournisseur, le centre de données ou le site de tête. De là, il parle de dizaines, voire de centaines de bornes (ONT) (ONT) sur le terrain, sur tout un seul câble optique à fibre et un séparateur passif.

Fonctions OLT

• Agrégation de données et multiplexageL'OLT collecte le trafic de chaque ONT, combinant en amont et en aval en aval dans un flux gérable.
• Gestion en amont / en aval et planification QoSIl alloue les plages horaires et la bande passante afin que les applications sensibles à la latence (comme la voix ou la vidéo) aient la priorité, et que tout le monde jouit d'une expérience cohérente.
• Conversion du signal (électrique ↔ optique)Les signaux électriques du squelette du FAI sont transformés en impulsions légères pour la distribution, puis converties lorsque les données reviennent.

Composants OLT

• CPU et module de gestionAgit comme le cerveau, les protocoles d'exécution et les performances de surveillance.
• Enregistrer la mémoire (RM)Stocke les fichiers de configuration et les paramètres opérationnels.
• Modules de rédaction optiqueLes pilotes laser en amont et les photodiodes en aval gèrent la commutation de lumière à électrique.
• Conception d'alimentation et de redondanceLes unités d'alimentation et les composants de sauvegarde à chaud apprend à chaud gardent votre réseau en ligne même pendant les défaillances matérielles.

Qu'est-ce qu'un ONT (Terminal du réseau optique)

ONT signifie Terminal de réseau optique (parfois appelé unité de réseau optique ou ONU). C'est l'appareil qui amène votre Internet en fibre directement dans votre maison d'utilisateurs, votre bureau ou votre campus, agissant comme le pont final entre le PON et votre réseau local.

Vous trouverez des onts nichés sur l'équipement côté utilisateur monté sur un mur dans une résidence, installé dans un placard informatique dans une entreprise ou assis dans une armoire de télécommunications dans un campus. Ce sont les critères de terminaison qui reçoivent des données de l'OLT sur un seul câble optique à fibres et les remettent à vos routeurs, commutateurs ou points d'accès Wi-Fi.

Fonctions ONT

• Décapsulation et démodulation du signal optiqueL'ONT dépose le cadrage PON et transforme les impulsions légères en un signal électrique que vos appareils peuvent comprendre.
• Gestion des canaux en amont / en avalIl tamponne et planifie le trafic afin que les appels vocaux, les flux vidéo et les transferts de fichiers en vrac obtiennent tous un traitement équitable et quand il est temps de renvoyer des données, l'ONT envoie des données utilisateur en amont dans son intervalle de temps attribué.

Composants ONT

• Module optique pour convertir la lumière en électricité (et vice versa).
• Ports Ethernet, plus interfaces WiFi et CATV en option pour la livraison multi-services.
• Interface de gestion et indicateurs d'état afin que les ingénieurs puissent surveiller la santé et les performances des liens.
• Alimentation conçue pour une opération à faible puissance 24/7.

Caractéristiques de déploiement de l'ONT

Les ONT sont construits pour être compacts et économes en énergie, ce qui les rend faciles à monter dans des espaces restreints et à fonctionner au frais. Leur conception simplifiée signifie des installations plus rapides, des mises à niveau du micrologiciel plus rapides et des équipes de maintenance à distance simples peuvent se concentrer sur la mise à l'échelle du réseau plutôt que de chasser les unités individuelles.

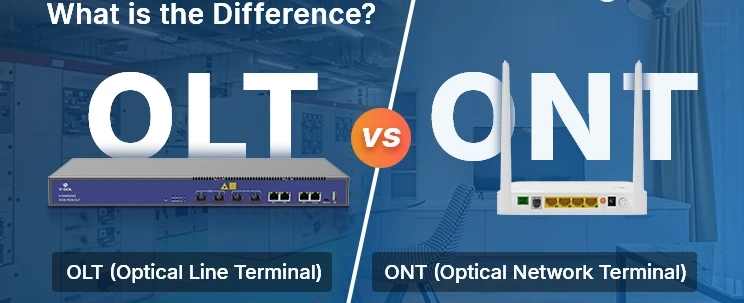

Whatà la différence entre OLT et ONT?​​​​​​​

• Position et couverture

Le terminal de ligne optique (OLT) vit dans le bureau central du fournisseur de services, orchestrant le trafic sur un réseau de fibres entier. Un OLT peut prendre en charge des dizaines ou même des centaines de points de terminaison en aval.

En revanche, chaque ONT se trouve dans une seule maison d'utilisateurs, bureau ou site de campus. Il gère la connectivité pour les appareils de cet emplacement, de sorte que la couverture est strictement point à point, adaptée aux besoins d'accès individuels.

• Rôle fonctionnel

L'OLT agit comme le centre de planification du réseau, agrégeant les flux en amont et en aval, effectuant l'application de la qualité de service (QoS) et convertissant les signaux électriques du noyau en impulsions optiques pour la distribution.

Pendant ce temps, l'ONT agit comme un pont de signal local, décapant ce signal optique transmis à partir de l'OLT, le démodulant dans un signal électrique et le remettant aux routeurs d'équipement côté utilisateur, aux commutateurs, aux points d'accès Wi-Fi ou aux boîtes CATV.

• Facteur de forme matérielle et capacité

Les OLT sont généralement à la taille du rack, avec des ports PON à haute densité (16, 32, 64+), des alimentations redondantes et des systèmes de refroidissement robustes. Cette architecture multi-ports les rend idéaux pour les déploiements d'entreprises télécom ou à grande échelle.

Les onts sont des appareils compacts de style de bureau conçus pour une seule prémisse. Ils présentent souvent une poignée de ports Ethernet plus les interfaces Wi-Fi ou CATV en option, et dessinent une puissance minimale pour une installation facile dans des espaces serrés.

• Gestion du trafic et manipulation des signaux

Du côté du réseau, l'OLT gère le trafic en amont et en aval de l'OLT, allouant les plages horaires afin que les services sensibles à la latence obtiennent la priorité et la bande passante globale est assez partagée sur tous les ONT connectés.

Au bord, l'ONT se concentre sur la conversion à usage unique - IT "reçoit des données" sur la fibre, tamponne les paquets et transmet les données utilisateur en amont dans son délai de temps attribué, garantissant que chaque appareil obtient le signal électrique dont il a besoin.

• Évolutivité et prise en charge des utilisateurs

L'évolutivité du côté OLT signifie ajouter plus de cartes PON ou même interconnecter plusieurs OLT pour étendre l'empreinte de votre réseau. Il est conçu pour se développer à mesure que la taille de votre abonné ou la taille du campus augmente.

Pour les ONTS, l'évolutivité se traduit par un déploiement facile d'unités supplémentaires, chaque maison ou le bâtiment est son propre ONT. Le support est également localisé: si un ONT a un problème, il ne perturbe pas le reste du réseau, ce qui rend la maintenance et le dépannage simple.

Comment OLT et ONT résolvent vos principaux défis

Une fois que vous comprenez la différence entre l'OLT et l'ONT, vous ferez face à différents défis en termes de couverture, de planification, de compatibilité et de soutien continu, selon votre mission. Voici comment la bonne configuration PON peut répondre à vos différents besoins:

• Opérateurs de télécommunications et infrastructures municipales

Lorsque vous déploiez un réseau optique passif à l'échelle de la ville (PON), les deux plus grands objectifs sont la couverture du réseau à large fibre et la disponibilité rock-solid. Le choix d'un terminal de ligne optique (OLT) avec des ports PON modulaires vous permet d'évoluer en douceur à mesure que de nouveaux quartiers sont en ligne, tandis que les ONTS stratégiquement placés garantissent une livraison cohérente sur Internet à chaque coin de rue. Les alimentations et les liens de sauvegarde redondants vous aident à rencontrer des SLA rigoureux, de sorte que votre service Internet reste en direct même si un composant a besoin de maintenance.

• Promoteurs immobiliers et gestionnaires immobiliers

Dans les projets immobiliers, le calendrier et le budget sont tout. Les bornes de réseau optique compactes (ONTS) simplifient l'installation dans les appartements, les condos ou les planchers de bureau, réduisant le temps de déploiement par semaines. En normalisant sur une plate-forme OLT / ONT éprouvée, vous verrouillez également les coûts matériels prévisibles et évitez les frais de surprise pendant la construction. De plus, les fonctionnalités de provisioning automatisé signifient que votre équipe de maintenance passe moins de temps dans les configurations manuelles et plus de temps en gardant les résidents heureux.

• Grandes entreprises et équipes informatiques du campus

Votre réseau de campus doit tout prendre en charge, de la VoIP critique à la mission aux clusters informatiques hautes performances. Cela signifie que la compatibilité est essentielle: vous avez besoin d'OLTS qui parlent les protocoles GPON ou XGS-PON d'aujourd'hui et les onts qui transmettent des signaux électriques propres à vos commutateurs et points d'accès. La construction de ports PON supplémentaires et d'étanchéité à l'avenir avec des optiques à plus haute vitesse vous permet d'ajouter des bâtiments ou des laboratoires sans arracher du matériel.

• Intégrateurs de systèmes

Les intégrateurs vivent et respirent des solutions finales, mais PON peut introduire des maux de tête d'intégration lorsque les interfaces des fournisseurs et les outils de gestion ne s'alignent pas. Un module de gestion unifié sur votre OLT, combiné avec des ONT qui prennent en charge SNMP standard ou TR-069, rationalise le provisionnement et le dépannage. Cette cohérence entre les composants de distribution optique réduit les points des doigts et accélère le temps à servir pour vos clients.

• Opérateurs de centres de données

Dans un environnement de centre de données, la conformité, la fiabilité et l'application de la SLA ne sont pas négociables. Le déploiement d'OLT de haute densité dans votre bureau central vous permet de regrouper des volumes massifs de liaisons de fibres, tandis que les ONT robustes au bord assurent des performances déterministes et déterministes. Recherchez des équipements certifiés selon les normes de l'industrie et propose des contrôles de QoS granulaires - vous pouvez donc garantir une disponibilité et répondre aux exigences d'audit sans gonfler votre empreinte ou votre facture d'électricité.

Comment choisir la bonne combinaison OLT & ONT

Lorsqu'il s'agit de construire un réseau optique passif (PON) solide et solide, la sélection du terminal de ligne optique droit (OLT) et du duo de terminal de réseau optique (ONT) est la moitié de la bataille. Voici une liste de contrôle simple pour guider votre décision:

• Évaluation des exigences

Besoins de bande passante: Estimez le pic en aval et le trafic en amont par site. Si chaque emplacement exige 2,5 Gbit / s ou plus, considérez les OLT et ONTS XGS-PON - prêts qui prennent en charge les interfaces de 10 Gbps.

Densité de port: Faites correspondre le nombre de ports PON sur votre OLT au nombre total de ONT que vous attendez aujourd'hui et planifiez demain. Un rapport divisé 1:32 signifie qu'un port PON peut servir jusqu'à 32 points de terminaison utilisateur, mais vous pouvez opter pour 1:16 pour assurer la marge.

Budget de pouvoir: Vérifiez les budgets optiques sur vos courses de câbles optiques à fibre. Des distances plus longues ou plusieurs séparateurs mangent dans votre budget, alors choisissez les émetteurs-récepteurs et les ONT avec une puissance de lancement suffisante et une sensibilité au récepteur.

Extension future: Recherchez le châssis OLT modulaire avec des emplacements supplémentaires ou des cartes PON à chaud. De cette façon, vous pouvez ajouter plus d'ONTS à mesure que la base de votre abonné ou votre nombre d'appareils augmente.

• Préditations et conformité des vendeurs

Support des normes: Vérifiez les certifications ITU - T (GPON, XGS - PON) et IEEE (EPON) pour assurer l'interopérabilité.

Exigences réglementaires: Confirmer que l'équipement répond aux règles et aux règles de sécurité locales des télécommunications, en particulier dans les projets d'infrastructure municipale ou gouvernementale.

• Maintenance et service

Garantie et SLAS: Visez au moins une garantie de trois ans avec des temps de remplacement garantis.

Gestion à distance: Assurez-vous le module de gestion de l'OLT et chaque protocole de support ONT comme SNMP ou TR-069 pour l'approvisionnement zéro touch.

Mises à niveau du micrologiciel: Renseignez-vous sur les politiques de mise à niveau du micrologiciel et si votre fournisseur fournit des mises à jour en champ automatisées pour garder les fonctionnalités QoS à jour.

En suivant cette bande passante alignant la liste de contrôle, le nombre de ports, les budgets de puissance, les certifications et le support, vous allez atterrir sur un couple OLT / ONT qui correspond aux objectifs de performance de votre réseau et aux contraintes budgétaires.

Conclusion

Pour conclure, le terminal de ligne optique (OLT) sert de trafic d'agggrécation central de commande de commande, appliquant la QoS et convertissant les signaux électriques en lumière, tandis que le terminal de réseau optique (ONT) agit comme le pont local, décapant cette lumière en signaux électriques pour les dispositifs de l'utilisateur final.
