Introduction
À l'heure où les réseaux fibre-jusqu'au--domicile (FTTH) deviennent la norme mondiale en matière de haut débit-haut débit, il est essentiel pour les opérateurs de comprendre les composants critiques qui garantissent leurs performances. Parmi ceux-ci, leRécepteur optique FTTHjoue un rôle central dans la fourniture de services vidéo, vocaux et de données fluides aux-utilisateurs finaux. Cet article de blog aborde les principes fondamentaux des récepteurs optiques FTTH, leurs spécifications techniques et pourquoi ils sont importants pour les opérateurs de réseaux.
1. Qu'est-ce qu'un récepteur optique FTTH ?

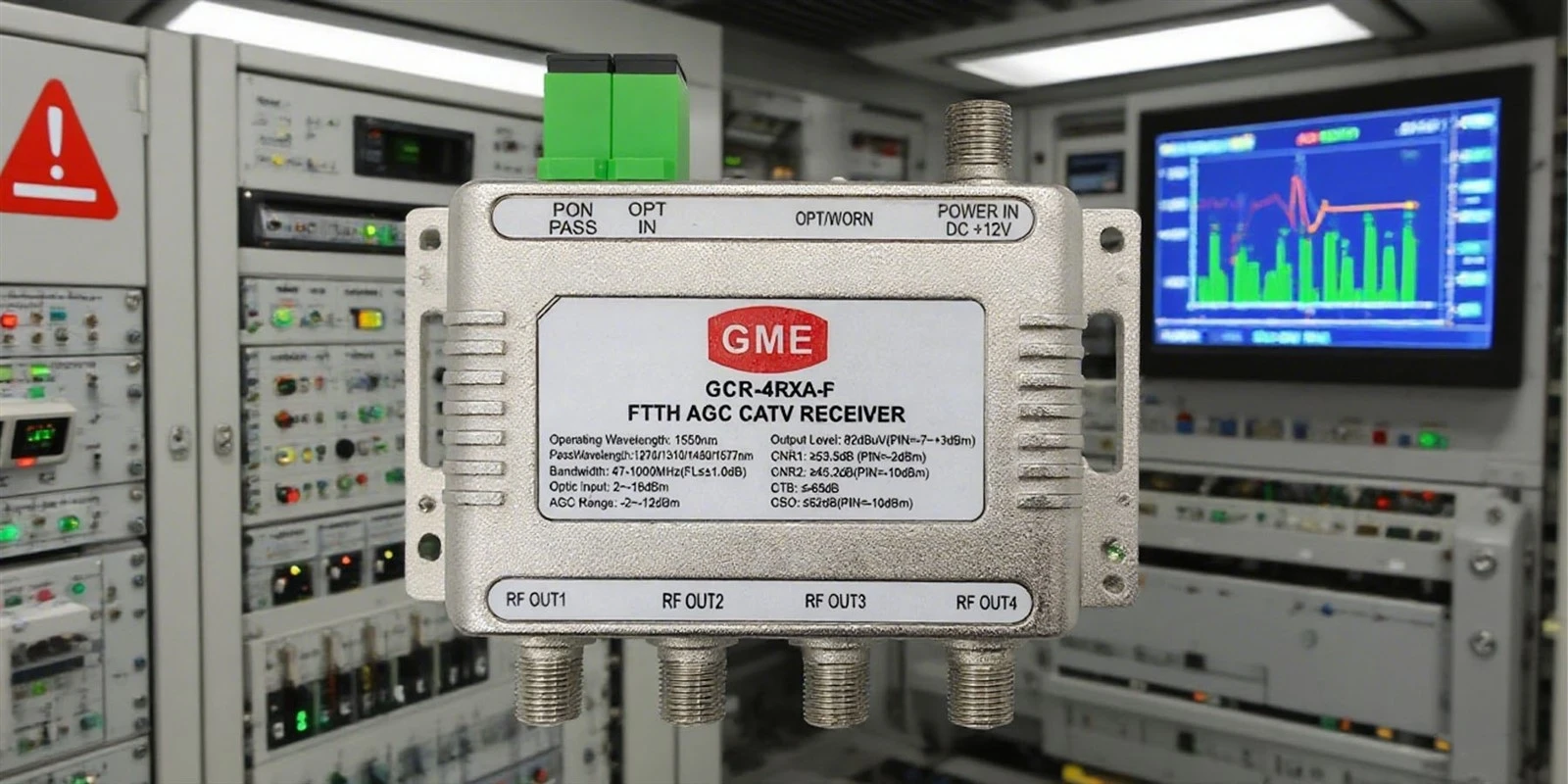

Un récepteur optique FTTH est un appareil installé dans les locaux de l'utilisateur (par exemple, à la maison ou au bureau) pour convertir les signaux optiques transmis via des câbles à fibres optiques en signaux électriques destinés à être distribués via des câbles coaxiaux ou des réseaux Ethernet. Il sert de pont entre le réseau optique passif (PON) et les appareils-clients (par exemple, les décodeurs-, les routeurs ou les téléviseurs).
Fonctions clés :
Conversion photoélectrique: Traduit les signaux lumineux (généralement à des longueurs d'onde de 1 310 nm/1 550 nm) en signaux électriques RF.
Amplification des signaux: Augmente la force du signal pour garantir des niveaux de sortie optimaux (par exemple, 72 à 95 dBμV).
Réduction du bruit : minimise la dégradation du signal à l'aide d'amplificateurs à faible-bruit (la technologie GaAs est courante).
2. Composants clés et comment ils fonctionnent
Les récepteurs optiques FTTH modernes intègrent des composants avancés pour améliorer la fiabilité et les performances :
Photodiode: Généralement une photodiode PIN, qui convertit la lumière en signaux électriques avec une efficacité quantique élevée (70 à 90 %) et un faible courant d'obscurité.
Réseau d'adaptation d'impédance: Assure un transfert efficace du signal entre la photodiode et l’amplificateur.
Amplificateur à faible-bruit (LNA): Critique pour maintenir l’intégrité du signal ; souvent construit à l'aide de puces GaAs pour un bruit minimal.
AGC basé sur un microprocesseur-: Ajuste automatiquement le gain en fonction des niveaux de puissance d'entrée (par exemple, -18 dBm à 0 dBm) pour stabiliser la sortie.
Filtres WDM : activez les services triple-play (vidéo, voix, données) en séparant les longueurs d'onde (par exemple, 1 310 nm/1 490 nm/1 550 nm).
Principe de fonctionnement:
Les signaux optiques entrent dans le récepteur via un connecteur SC/APC ou FC/APC. La photodiode les convertit en signaux électriques, qui sont ensuite amplifiés, filtrés et émis via des ports RF (par exemple, des connecteurs de type F-).
3. Spécifications techniques que les opérateurs doivent connaître
Pour les opérateurs, sélectionner le bon récepteur optique nécessite de prêter attention à ces paramètres :
| Paramètre | Valeur typique | Importance |
| Plage de longueurs d'onde | 1 100 à 1 600 nm | Compatibilité avec les systèmes PON (GPON/EPON). |
| Plage de puissance d'entrée | -18 dBm à 0 dBm | Détermine la sensibilité et la plage dynamique. |
| Niveau de sortie | 72–95 dBμV | Garantit une puissance de signal suffisante pour les appareils des-utilisateurs finaux. |
| Facteur de bruit (NF) | Inférieur ou égal à 2,5 dB | Critique pour maintenir la qualité du signal (CNR supérieur ou égal à 52 dB). |
| MER | Supérieur ou égal à 32 dB | Indispensable pour l'intégrité du signal numérique (par exemple, pour l'IPTV). |
| Consommation d'énergie | <1–3 W | Coûts opérationnels rouges et gestion thermique. |
4. PourquoiRécepteurs optiques FTTHImportant pour les opérateurs
Rentabilité : Les récepteurs modernes simplifient la connectivité du dernier-mile, en remplaçant une infrastructure en cuivre coûteuse.
Pérennité-Épreuve : prend en charge les applications à large bande passante-(par exemple, vidéo 4K/8K, IoT) et des débits de données allant jusqu'à 10 Gbit/s.
Expérience utilisateur: Des fonctionnalités telles que le contrôle automatique du gain (AGC) garantissent des performances stables malgré les fluctuations de la puissance d'entrée.
Intégration triple-Play: Grâce à la technologie WDM, un seul récepteur peut gérer la vidéo, la voix et les données.
5. Considérations sur le déploiement
Résilience environnementale: Choisissez des récepteurs avec des températures de fonctionnement larges (-40 degrés à 85 degrés) pour une utilisation en extérieur.
Flexibilité du CAG: Optez pour des récepteurs avec des plages AGC programmables (par exemple, -12 dBm à -2 dBm) pour vous adapter aux variations du réseau.
Sécurité et fiabilité: Donnez la priorité aux modèles dotés d'une protection contre les surtensions (par exemple, conformité CEI 1000-4-5) pour éviter les dommages causés par les pointes de tension.
6. Tendances futures
Miniaturisation : Conceptions compactes (par exemple, 75 mm × 66 mm × 28 mm) pour les installations limitées en espace-.
-Fonctionnalités d'économie d'énergie: Capteurs infrarouges pour éteindre les récepteurs inutilisés.
Sensibilité améliorée: Recherche de techniques de réception cohérentes pour de meilleures performances.
Récepteurs optiques FTTHsont indispensables pour fournir des services haut débit-de haute qualité. En comprenant leurs nuances techniques et leurs capacités évolutives, les opérateurs de réseaux peuvent optimiser les investissements, améliorer la satisfaction des utilisateurs et créer des réseaux robustes-prêts pour l'avenir.
