-Analyse approfondie des émetteurs optiques : le cœur des communications optiques et l'évolution future

Mar 21, 2026

Leave a message

À l'ère actuelle-centrée sur les données, des stations de base 5G aux interconnexions des centres de données et à la transmission vidéo haute-définition, toutes les autoroutes de l'information reposent sur un composant essentiel : l'émetteur optique.

En tant que « point de départ » d'un système de communication optique, l'émetteur optique est chargé de convertir les signaux électriques en signaux optiques et de les coupler dans la fibre optique. Cet article examine les principes techniques, les composants clés, les spécifications de base et les tendances technologiques de l'industrie des émetteurs optiques pour 2024-2025.

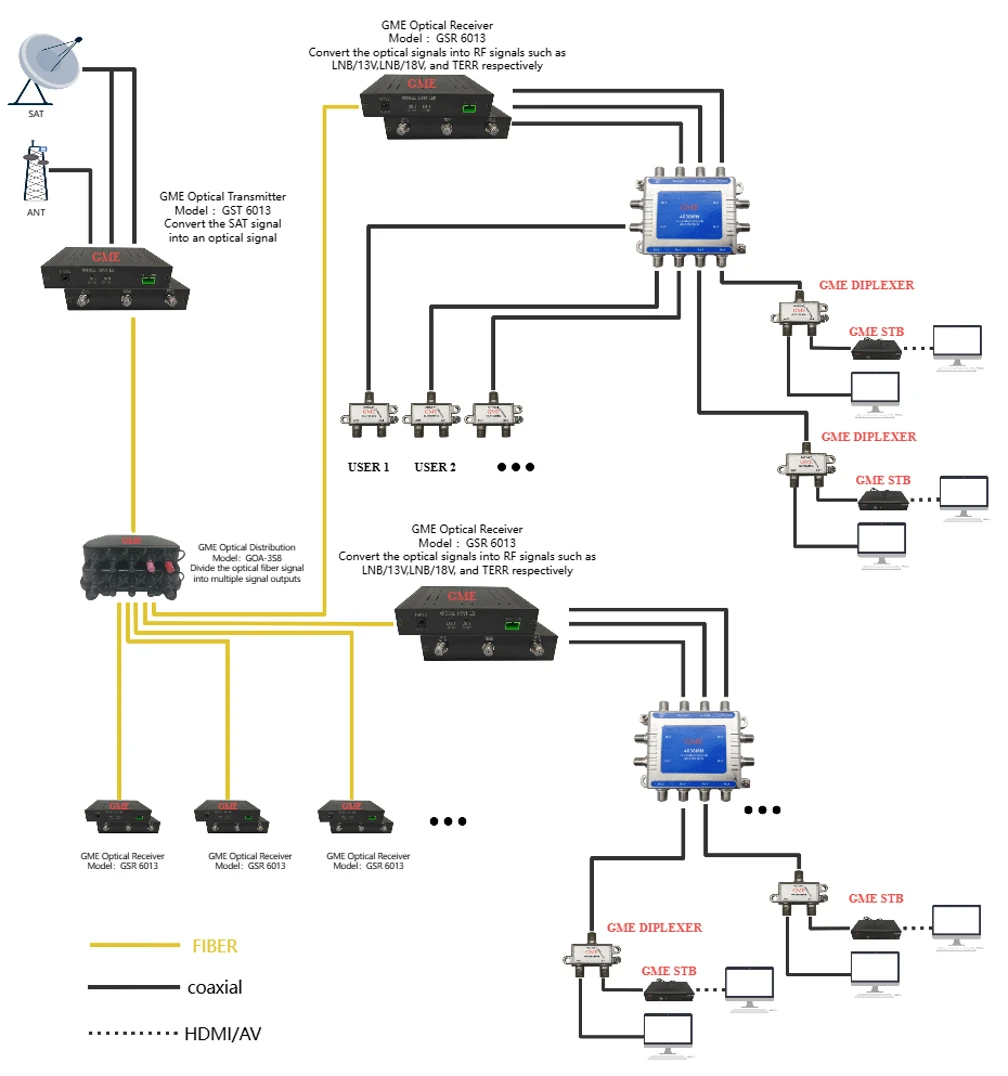

SAT Oprtical Receiver

1. Qu'est-ce qu'unÉmetteur optique?

Un émetteur optique est un dispositif de conversion électro-optique. Au niveau physique, son workflow opérationnel peut être résumé en trois étapes :

Traitement des entrées :Reçoit les signaux électriques des équipements réseau (tels que les commutateurs et les routeurs).

Conversion électro-optique :Module la source lumineuse (diode laser ou LED) via un circuit pilote, convertissant les bits 0/1 du signal électrique en impulsions lumineuses représentant des états marche/arrêt ou des changements de phase.

Sortie de couplage :Injecte efficacement la lumière dans une fibre optique (mono-mode ou multi-mode) à l'aide de lentilles ou de techniques de couplage direct.

Selon le scénario d'application, les émetteurs sont généralement intégrés à des modules optiques enfichables (tels que SFP, QSFP-DD, OSFP) ou dans le cadre d'émetteurs optiques vidéo de qualité diffusion-et de systèmes de transmission analogiques à fibre optique.

2. Analyse des composants technologiques de base

Un émetteur optique-hautes performances se compose principalement des trois éléments suivants, qui représentent une part importante de la difficulté technique et du coût :

2.1 Source lumineuse : VCSEL, FP, DFB et EML

La source lumineuse détermine la longueur d'onde, la puissance et la distance de transmission de l'émetteur.

VCSEL (laser à émission verticale-surface de cavité-) :Domine les applications multimodes-à courte distance (moins de 100 mètres)-, telles que les modules optiques SR (Short Range) dans les centres de données. Les avantages incluent une faible consommation d'énergie, un faible coût et une facilité d'intégration de baies à grande échelle.

FP (Laser Fabry-Pérot) :Utilisé pour les applications précoces-de courte-à-moyennes distances ; actuellement en cours d'élimination dans les applications à haut débit au profit des lasers DFB.

DFB (Laser à rétroaction distribuée) :La bête de somme pour la transmission-monomode. Il permet d'obtenir une sortie en mode longitudinal unique via un réseau intégré-, ce qui se traduit par une largeur de raie spectrale étroite et une faible pénalité de dispersion, adaptée aux distances de 10 km à 80 km dans les réseaux de métro et les lignes principales-de longue distance.

EML (laser modulé par électro-absorption) :Actuellement, le choix le plus répandu pour les réseaux fédérateurs haut débit 400 G/800 G-. Il intègre un laser avec un modulateur d'électro-absorption, surmontant l'effet « chirp » associé aux lasers directement modulés (DML) à hautes fréquences, prenant en charge des débits de longueur d'onde uniques-de 100 Gbit/s et au-delà.

2.2 Circuit pilote

Les diodes laser nécessitent un courant de polarisation et un courant de modulation stables. Les puces de pilote des émetteurs-haute vitesse nécessitent une linéarité élevée (en particulier pour la modulation PAM4) et une faible consommation d'énergie. À mesure que les vitesses augmentent jusqu'à 112 Gbit/s, voire 224 Gbit/s, la conception des puces de pilotage est devenue un goulot d'étranglement critique limitant les performances de l'émetteur.

2.3 Conditionnement et couplage optique

La précision de l'emballage des émetteurs doit atteindre des niveaux inférieurs au -micron. Pour les émetteurs photoniques sur silicium (Silicon Photonics), la technologie des puces retournées-est souvent utilisée pour intégrer la puce laser à la puce photonique à base de silicium-, couplant la lumière dans le guide d'ondes via un couplage de bord ou un couplage de réseau.

3. Indicateurs clés de performance

Lors de l'évaluation ou de la sélectionémetteurs optiques, les ingénieurs doivent se concentrer sur les paramètres clés suivants :

Longueur d'onde :850 nm (mode multi-), 1 310 nm (zéro dispersion), 1 550 nm (perte la plus faible). Les technologies CWDM et DWDM utilisent plusieurs longueurs d'onde comprises entre 1 260 nm et 1 650 nm pour le multiplexage par répartition en longueur d'onde.

Puissance optique de sortie :Généralement mesuré en dBm. Des distances de transmission plus longues nécessitent une puissance de sortie plus élevée, qui doit être maintenue en dessous du seuil d'effet non linéaire de la fibre optique.

Taux d'extinction (RE) :Le rapport de la puissance optique moyenne pour le « 1 » logique au « 0 » logique. Un taux d'extinction plus élevé entraîne un meilleur rapport signal-sur-bruit au niveau du récepteur et un taux d'erreur sur les bits (BER) inférieur.

Diagramme des yeux :Une métrique intuitive pour la qualité du signal. Lors des tests d'émetteurs à haute vitesse-, le diagramme oculaire doit être conforme aux normes IEEE ou aux spécifications du masque oculaire MSA (Multi-Source Agreement), garantissant un minimum de gigue et de bruit excessif.

Longueur d'onde centrale et largeur spectrale :Pour les systèmes DWDM, la longueur d'onde de l'émetteur doit se caler sur la grille spécifiée par l'ITU-T. Une largeur spectrale plus étroite améliore la tolérance à la dispersion chromatique.

4. Tendances de l'industrie : évolution du 400G au 1,6T

Poussé par la croissance exponentielle de la demande de bande passante liée à la formation de modèles d'IA et au cloud computing,émetteur optiquela technologie connaît des changements sans précédent :

4.1 L'avènement de l'ère du 200 G à longueur d'onde unique

Les modules optiques 800G sont actuellement déployés à grande échelle, utilisant en interne des architectures d'émetteur telles que 8x100Gbps ou 4x200Gbps. Les principaux fabricants du secteur développent des modulateurs photoniques EML 200G et silicium à longueur d'onde unique, ouvrant la voie aux modules optiques 1,6T.

4.2 Commercialisation accélérée de la photonique sur silicium

Les émetteurs discrets traditionnels (DFB avec modulateur séparé) sont confrontés à des goulots d'étranglement en termes de coût et d'intégration à haute densité. La photonique sur silicium exploite les processus CMOS pour intégrer des modulateurs sur un substrat de silicium, combinés à des lasers III-V externes ou hybrides-intégrés, permettant d'obtenir une intégration photonique à grande échelle-à haut-rendement et à faible-coût.

4.3 Optiques enfichables à entraînement linéaire (LPO) et optiques co-packagées (CPO)

Pour réduire la consommation électrique dans les centres de calcul d’IA, la technologie LPO fait son apparition. Les émetteurs LPO éliminent le DSP (Digital Signal Processor) traditionnel, en utilisant des puces de pilotage linéaire pour piloter directement le laser, réduisant ainsi la consommation d'énergie d'environ 50 %. À plus long terme, la technologie CPO vise à regrouper des émetteurs optiques avec la puce de commutation, résolvant ainsi fondamentalement le problème de la perte de signal électrique à haute fréquence dans les traces de PCB.

4.4 Percées dans le niobate de lithium à couche mince (TFLN)

Dans la recherche d'une bande passante plus élevée et d'une consommation d'énergie réduite, les modulateurs-à couche mince de niobate de lithium sont devenus un point chaud de la recherche. Ils offrent une linéarité supérieure et une bande passante élevée par rapport aux modulateurs photoniques au silicium et InP, ce qui les positionne pour jouer un rôle important dans les émetteurs 1,6T/3,2T de nouvelle-génération.

5. Conclusion

L'émetteur optique n'est pas seulement le point de départ physique des communications optiques, mais également le « moteur central » déterminant la bande passante du réseau, la distance de transmission et le coût du système.

Pour les utilisateurs industriels, lors de la sélection de solutions d'émetteurs optiques, il est essentiel de regarder au-delà du simple paramètre « débit ». Une évaluation complète doit inclure :

Scénario d'application :Interconnexion à courte-distance au sein des centres de données par rapport aux réseaux fédérateurs de télécommunications-longue distance.

Structure des coûts :Les solutions VCSEL conviennent aux applications à grande-courte distance- ; L'EML et la photonique sur silicium conviennent aux scénarios de hautes-performances.

Fiabilité de la chaîne d'approvisionnement :La capacité des puces laser-à haute vitesse reste limitée. Il est crucial de choisir des fabricants dotés de capacités indépendantes de R&D sur les puces ou de chaînes d’approvisionnement stables.

Avec l'explosion de la demande en puissance de calcul de l'IA, l'industrie des communications optiques passe du modèle traditionnel de « l'optique pilotant l'électricité » vers une nouvelle ère de « l'optique définissant les réseaux ». En tant que point de départ du réseau optique, chaque avancée technologique dans les émetteurs optiques définira le plafond de bande passante pour la prochaine génération d'infrastructures numériques et intelligentes.
