Le récepteur CATV FTTH AGC est un terminal central des réseaux fibre-vers-domestiques-(FTTH), remplissant le double rôle de "traducteur de signal optique" et de "stabilisateur de signal". Sa mission principale est de séparer et de convertir de manière efficace et fiable l'onde optique composite-transportant des données Internet à haut débit-et des signaux de télévision de haute qualité-transmis via une seule fibre-en signaux électriques pouvant être directement utilisés par les équipements standard du foyer. Ce qui suit est une exposition complète et approfondie-de ses détails techniques, de ses mécanismes de fonctionnement et de sa signification.
I. Fonction principale et positionnement
Dans un réseau FTTH triple-play classique, une seule fibre optique doit transmettre simultanément :
Signal de données en aval :Utilisant généralement la longueur d'onde de 1490 nm, pour l'accès Internet, la VoIP, etc.
Signal de données en amont :Utilisant généralement la longueur d’onde de 1 310 nm pour les données de téléchargement des utilisateurs.
Signal vidéo CATV en aval :Utilisant généralement la longueur d'onde de 1 550 nm, pour la transmission de programmes télévisés analogiques et numériques.
LeRécepteur CATV FTTH AGCest spécifiquement responsable du traitement du signal vidéo CATV d'une longueur d'onde de 1 550 nm. Il extrait avec précision ce signal optique de la fibre, le convertit en signal électrique radiofréquence (RF) et le transmet via un câble coaxial aux téléviseurs ou aux décodeurs -. Il est intégré-Contrôle automatique du gain (AGC)est essentiel pour garantir l’expérience utilisateur. Il compense automatiquement les fluctuations de la puissance d'entrée optique causées par des facteurs tels que la distance entre les lignes de fibre, la courbure ou les changements de température ambiante, garantissant que le niveau du signal RF émis vers le téléviseur reste constant. Cela évite les problèmes d'image tels que la neige, les motifs en mosaïque ou les interruptions.
II. Analyse approfondie-des composants et technologies clés
1. Frontal optique-Filtre WDM
Filtrage de précision :L'appareil intègre un filtre WDM (Wavelength Division Multiplexing) hautes performances. Ses caractéristiques de bande passante sont hautement optimisées pour la longueur d'onde de 1 550 nm, permettant la séparation précise du signal optique CATV de 1 550 nm des signaux optiques mixtes de 1 310/1 490/1 550 nm avec une très faible perte d'insertion et diaphonie. Il garantit également que les signaux optiques du canal de données transitent sans perte (vers le modem ONU/optique suivant pour traitement).
Photodétecteur (PIN ou APD) :C'est « l'œil » du récepteur. Il convertit le signal optique séparé de 1 550 nm en un signal électrique faible. Pour les scénarios de longue-distance et de puissance d'entrée élevée-, une photodiode à avalanche (APD) peut être utilisée en raison de son gain interne et de sa sensibilité plus élevée.
2. Le fonctionnement précis du système de contrôle automatique du gain (AGC)
Le système AGC est le "cœur intelligent" de l'ensemble de l'appareil, fonctionnant comme une rétroaction continue en boucle fermée- :
Détection des signaux :Le système surveille en permanence le niveau du signal RF après la conversion photoélectrique et l'amplification initiale.
Comparaison et génération d'erreurs :Il compare le niveau du signal détecté avec un niveau de référence prédéfini et idéal pour calculer une valeur d'erreur.
Ajustement dynamique du gain :Ce signal d'erreur pilote un amplificateur à gain variable (VGA) ou contrôle la tension de polarisation du photodétecteur. Si la puissance optique d'entrée diminue (par exemple jusqu'à -8 dBm), l'AGC commande une augmentation du gain. Si la puissance optique d'entrée augmente (par exemple jusqu'à +2 dBm), elle réduit en conséquence le gain.
Sortie stable :Grâce à cet ajustement dynamique, quelle que soit la manière dont la puissance optique d'entrée varie dans la large plage spécifiée (par exemple, +2 dBm à -8 dBm), le niveau final du signal RF de sortie (par exemple, un nominal de 65 dBµV) peut être maintenu avec une grande stabilité, généralement avec une erreur de ±1 dB. Cela élimine complètement les problèmes de qualité d’image causés par les fluctuations du signal.
3. Module de traitement et de sortie RF
Amplification et égalisation à plusieurs - :Après avoir été contrôlé par l'AGC principal, le signal entre dans une chaîne d'amplification RF ultérieure pour atteindre une capacité de commande de sortie suffisante. Les modèles avancés peuvent également inclureContrôle automatique de la pente (ASC), qui peut automatiquement compenser la réponse différentielle de la fibre aux sous-porteuses RF de différentes fréquences, garantissant ainsi la planéité sur toute la bande passante de fréquence TV (par exemple, 47-1 000 MHz ou plus).

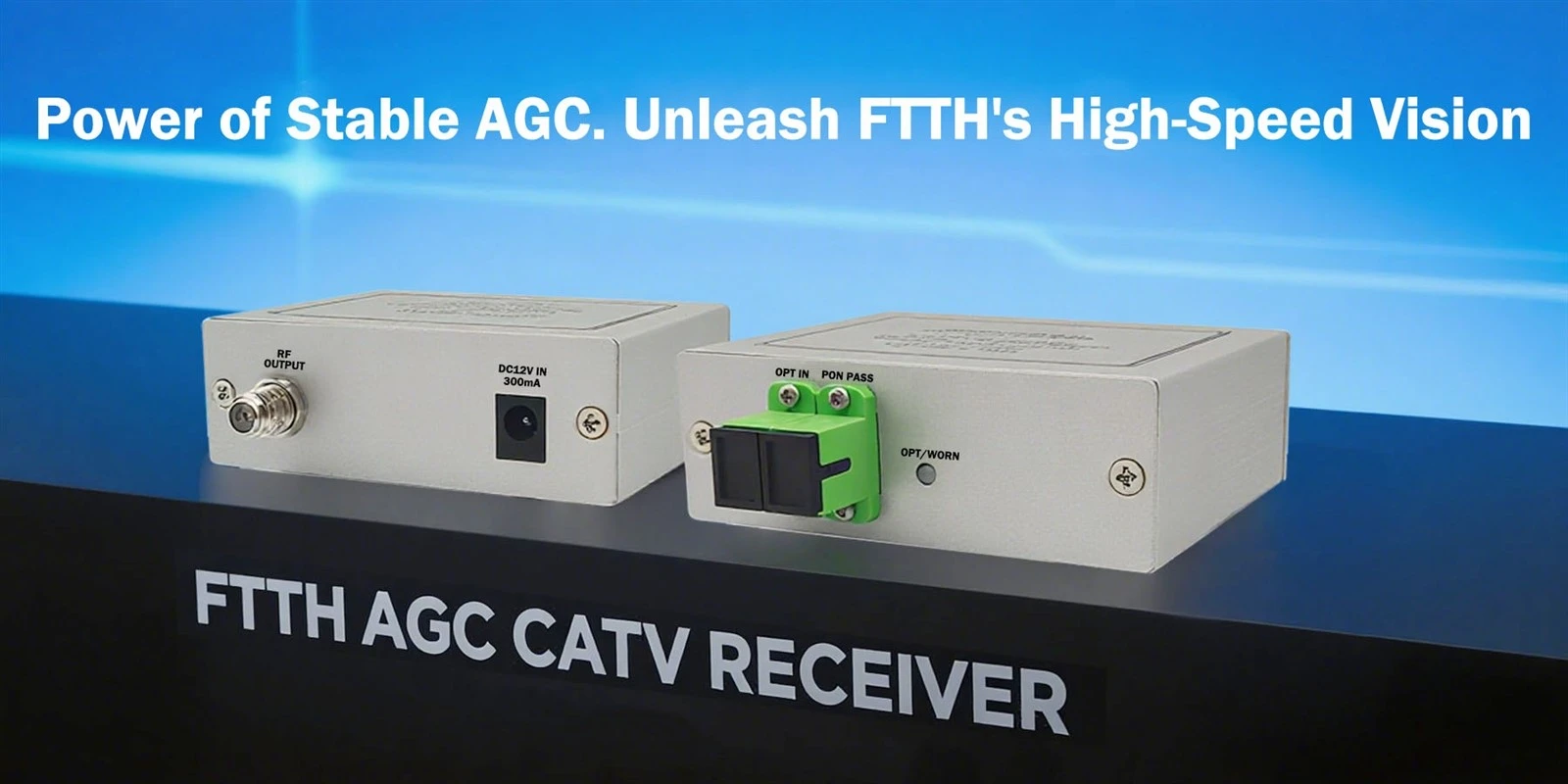

Ports de sortie et isolation :Fournit généralement 1 à 4 ports de sortie RF (par exemple, connecteurs de type F-) avec une isolation élevée pour minimiser les interférences entre plusieurs sorties. Les ports offrent une bonne protection contre les surtensions de foudre et les décharges électrostatiques (ESD).
4. Conception structurelle et adaptabilité environnementale
Boîtier robuste :Utilise généralement un boîtier en alliage d'aluminium moulé sous pression-, remplissant les triples fonctions de dissipation thermique (extrayant efficacement la chaleur des amplificateurs internes), de blindage électromagnétique (EMI) (empêchant les interférences externes et les fuites de signal internes) et de protection mécanique.
Protection contre toutes les-intempéries :Les modèles extérieurs ou intérieurs/extérieurs possèdent un degré élevé de capacité d'étanchéité à l'eau et à la poussière (par exemple, indice IP65), capables de résister à des environnements difficiles comme le froid intense, les températures élevées et l'humidité élevée, garantissant un fonctionnement fiable à long terme.
Installation flexible :La conception compacte permet un montage mural-, un montage sur poteau-ou un placement sur un bureau, s'adaptant à différents points d'installation dans la maison (par exemple, une boîte d'information, à côté d'un meuble TV).
III. Workflow de fin-à-fin dans un réseau FTTH
Injection de signaux :Le signal optique CATV d'une longueur d'onde de 1 550 nm provenant de la tête de réseau de l'opérateur est combiné avec les signaux optiques de données de 1 490/1 310 nm provenant de l'OLT du bureau central au niveau d'un combineur WDM externe ou d'un amplificateur optique. Le signal combiné est transmis via les fibres du réseau fédérateur et du réseau de distribution jusqu'aux locaux de l'abonné.
Séparation des signaux :La fibre optique se connecte d'abord à un répartiteur optique (le cas échéant), puis à la zone d'équipement des locaux du client. Ici, le port d'entrée duRécepteur CATV FTTH AGCreçoit le signal optique mixte. Son filtre WDM interne « supprime » d'abord le signal optique CATV de 1 550 nm, le dirigeant vers le chemin du récepteur CATV. Les signaux optiques 1 310/1 490 nm restants sont émis via une queue de cochon séparée vers l'unité de réseau optique (ONU) pour le traitement des services Internet et vocaux.
Conversion et stabilisation photoélectriques :Le signal optique dépouillé de 1 550 nm est converti en signal électrique RF par le photodétecteur. Le circuit AGC fonctionne en temps réel-, garantissant que même si la puissance optique fluctue légèrement en raison des changements météorologiques ou d'un réglage précis du réseau-, la force du signal RF converti reste constante.
Répartition des signaux :Le signal RF de haute qualité-stabilisé et amplifié est distribué via un câble coaxial à divers téléviseurs ou décodeurs-dans toute la maison, permettant aux utilisateurs de regarder des programmes télévisés en direct clairs et sans scintillement-sans scintillement.
IV. Résumé des principaux avantages et valeur
Expérience utilisateur stable ultime :La technologie AGC agit comme un gardien invisible, annulant parfaitement les fluctuations du signal imperceptibles pour les utilisateurs, fournissant ainsi des images toujours claires.
Bande passante élevée et compatibilité future :Prend en charge des bandes passantes RF jusqu'à 1 GHz ou même 1,2 GHz, réservant ainsi suffisamment d'espace pour la télévision Ultra HD 4K/8K, des chaînes plus interactives et les futures mises à niveau de service.
Réseau simplifié et économies de coûts :La transmission de tous les services sur une seule fibre réduit considérablement la complexité du câblage et les coûts opérationnels de l'opérateur. Pour les utilisateurs, la haute intégration de l'appareil permet d'économiser de l'espace et simplifie l'installation.
Fiabilité et durabilité exceptionnelles :La conception de qualité industrielle-et la construction entièrement étanche garantissent un fonctionnement stable et ininterrompu 24h/24 et 7j/7 avec un temps moyen entre pannes (MTBF) très long, réduisant ainsi le coût total de possession tout au long de son cycle de vie.
Plug-and-Play et maintenance pratique :L'appareil ne nécessite généralement aucune configuration complexe sur le terrain, car le niveau de sortie est automatiquement stabilisé. Les systèmes de surveillance du réseau peuvent surveiller à distance son état via une onde porteuse ou d'autres moyens, facilitant ainsi l'avertissement et la localisation des pannes.
LeRécepteur CATV FTTH AGCest bien plus qu'un simple convertisseur "optique-vers-électrique". Il s'agit d'un sous-système complexe intégrant un filtrage optique avancé, une conversion photoélectrique de précision, un contrôle intelligent en boucle fermée-et une conception industrielle robuste. Il s'agit d'un maillon essentiel pour garantir la fourniture transparente de services vidéo de haute-qualité dans les « cent derniers mètres » de fibre-jusqu'à-le-domicile, garantissant silencieusement que des millions de foyers peuvent profiter de services de télévision de diffusion stables, clairs et riches. Il s'agit d'un terminal intelligent indispensable dans les réseaux d'accès entièrement optiques modernes.
