Cœur de la transmission du signal RF vers la fibre : une explication complète du principe de la conversion du signal analogique vers la fibre
Dans les scénarios de transmission de signaux RF (radiofréquence), êtes-vous souvent gêné par les problèmes suivants : atténuation importante du signal après une transmission sur une longue-distance, distorsion du signal causée par des interférences électromagnétiques et câblage de câbles volumineux et coûteux ? Qu'il s'agisse de stations de base de communication, d'équipements de radioastronomie, de contrôle industriel ou de systèmes de radio et de télévision, la transmission stable des signaux RF est une demande fondamentale-et la technologie de transmission du signal RF vers la fibre optique est la clé pour résoudre ces problèmes. Aujourd'hui, nous allons décomposer la logique de base : comment les signaux RF analogiques sont convertis en signaux à fibre optique pour obtenir une transmission-sans interférences, longue-distance et haute-fidélité.
Tout d’abord, il est nécessaire de clarifier un principe fondamental : la transmission par fibre optique transporte des signaux optiques, tandis que nos signaux RF sont des signaux électriques analogiques, et les deux ne sont pas directement compatibles. Par conséquent, l'essence de la conversion du signal analogique en fibre est d'effectuer deux conversions : "signal électrique analogique → signal optique → signal électrique analogique", puis de réaliser une transmission efficace du signal grâce aux caractéristiques de faible -perte et anti-interférences de la fibre optique- qui constituent également la logique de fonctionnement de base de notre signal RF vers les produits à fibre optique. L'ensemble du processus est principalement divisé en 5 étapes clés, dont chacune détermine la qualité de la transmission du signal. Nous les expliquerons en détail en combinaison avec la conception réelle du produit.
Étape 1 : prétraitement du signal RF analogique - élimine les interférences et optimise la qualité du signal
Les signaux RF analogiques originaux (tels que les signaux radiofréquences des stations de base et les signaux de détection des radars) sont souvent mélangés à du bruit et des interférences. La conversion directe entraînera une distorsion des signaux optiques et affectera les effets de transmission. Par conséquent, avant d'entrer dans la liaison de conversion, nos produits prétraiteront d'abord les signaux RF analogiques, ce qui constitue également la base pour garantir la fidélité de la transmission.
Le prétraitement comprend principalement deux opérations principales : premièrement, l'amplification du signal, qui amplifie les signaux RF faibles à une force adaptée à la conversion via un amplificateur de haute -précision afin d'éviter un échec de conversion dû à des signaux faibles ; Deuxièmement, le filtrage et la purification, qui utilisent un module de filtrage professionnel pour filtrer les signaux de bruit et d'interférence non pertinents et conserver les signaux RF purs et efficaces. Nos produits adoptent une technologie de filtrage personnalisée, qui peut s'adapter avec précision à la bande de fréquence du signal RF de 5 MHz à 6 GHz, garantissant la pureté des signaux prétraités et préparant la conversion ultérieure.
Étape 2 : Conversion électro-optique (E/O) - "Traduire" les signaux électriques analogiques en signaux optiques
Il s’agit de l’étape centrale de tout le processus de conversion et du cœur technique de nos produits. En termes simples, il s'agit de convertir les signaux électriques RF analogiques prétraités en signaux optiques qui peuvent être transmis dans des fibres optiques via des -dispositifs de conversion électro-optiques-équivalents à appliquer une "couche de lumière" sur les signaux électriques, leur permettant d'obtenir une transmission à longue distance-avec les avantages des fibres optiques.

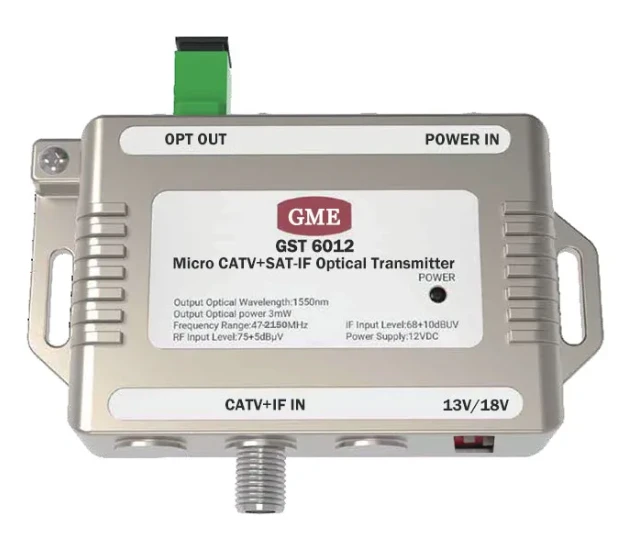

Nos produits utilisent des diodes laser DFB à haute linéarité comme dispositifs de conversion électro-optiques de base, et leur principe de fonctionnement est basé sur la technologie de « modulation d'intensité (IM) : le courant d'entraînement du laser est directement modulé par le signal électrique, de sorte que l'intensité de la puissance optique de sortie change de manière synchrone avec l'amplitude du signal RF analogique. la loi de changement du signal RF d'origine, réalisant une cartographie précise du « signal électrique → signal optique ». L'avantage de cette méthode de modulation est une vitesse de réponse rapide et une faible distorsion du signal, qui peuvent maximiser la conservation des caractéristiques originales des signaux RF analogiques, particulièrement adaptées aux scénarios ayant des exigences élevées en matière de fidélité du signal, tels que la radioastronomie et les communications par satellite.
Dans le même temps, nos produits disposent d'une fonction de compensation de température intégrée-, qui peut compenser efficacement l'impact des changements de température ambiante sur le laser, garantissant ainsi la stabilité des signaux optiques. Même dans des environnements extrêmes de -40 degrés à +70 degrés, il peut effectuer une conversion électro-optique de manière stable.
Étape 3 : Transmission par fibre optique -Un "canal de signal" sans interférence-sans perte-
Après la conversion électro-optique, le signal optique est couplé au cœur de la fibre et commence la transmission longue-distance. L'avantage de cette étape est que le cœur de la transmission par fibre optique est différent de la transmission par câble traditionnelle : la fibre optique utilise le principe de réflexion totale de la lumière pour contraindre le signal optique à se propager à l'intérieur du cœur de la fibre. L'indice de réfraction du cœur de la fibre est légèrement supérieur à celui de la gaine, garantissant ainsi l'absence de fuite du signal optique et permettant une transmission efficace.
Par rapport aux câbles coaxiaux traditionnels, la transmission par fibre optique présente trois avantages irremplaçables, qui sont également la clé pour que nos produits résolvent les problèmes des clients : premièrement, de faibles pertes. Dans la bande 1 550 nm, la perte de transmission de la fibre optique n’est que d’environ 0,2 dB/km, ce qui est bien inférieur à la perte des câbles coaxiaux qui est souvent de plusieurs dB/m. Même s'il est transmis sur des dizaines, voire des centaines de kilomètres, le signal ne sera pas significativement atténué ; deuxièmement, une forte anti-interférence. La fibre optique est un matériau diélectrique totalement insensible aux interférences électromagnétiques (EMI) et aux interférences radiofréquences, particulièrement adapté aux environnements d'interférence difficiles tels que l'industrie et l'armée ; troisièmement, léger. Le diamètre d'une seule fibre optique n'est que de 125 microns, ce qui est beaucoup plus léger que les câbles coaxiaux, réduisant considérablement la difficulté et le coût du câblage.
Nos produits sont compatibles avec la fibre optique monomode-SM28 et prennent en charge la technologie de multiplexage par répartition en longueur d'onde (WDM), qui peut réaliser une transmission de signal RF multi-canal via une seule fibre optique, améliorant encore l'efficacité de la transmission, réduisant les coûts de câblage et s'adaptant aux besoins d'applications multi-scénarios.
Étape 4 : Conversion photoélectrique (O/E) - « Restaurer » les signaux optiques en signaux électriques analogiques
Lorsque le signal optique atteint l'extrémité de réception, il doit être reconverti en signal électrique RF analogique d'origine par conversion photoélectrique afin qu'il puisse être reconnu et utilisé par les équipements terminaux (tels que les stations de base, les radars et les écrans). Cette étape est le processus inverse de la conversion électro-optique, qui nécessite également des dispositifs de haute-précision pour garantir la qualité de la restauration.

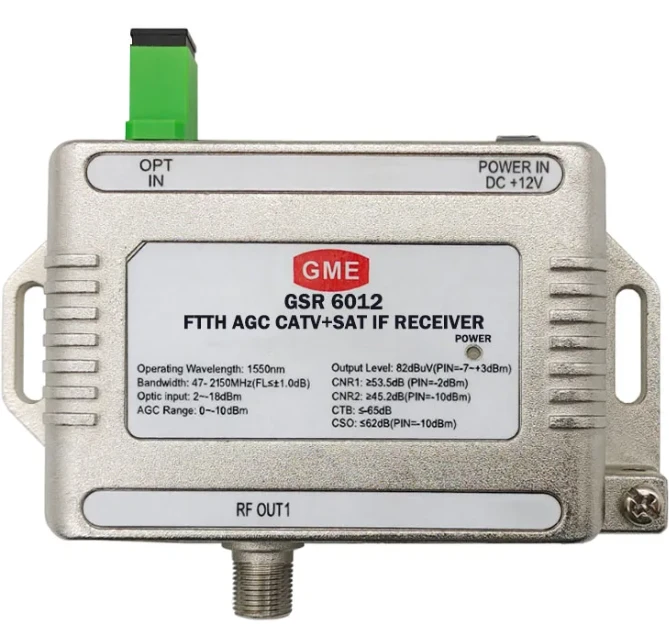

Nos produits utilisent des photodétecteurs à haute-sensibilité (photodiodes PIN ou photodiodes à avalanche APD) comme principaux dispositifs de conversion. Leur fonction est de convertir le changement d'intensité des signaux optiques en signaux électriques correspondants (courant photogénéré)-plus la puissance optique est forte, plus le courant généré est important, ce qui correspond complètement à la loi de changement de signal de l'extrémité émettrice. Le signal électrique converti sera encore amplifié par un amplificateur à faible bruit - pour garantir que la force du signal répond aux exigences de l'équipement terminal, tout en supprimant les interférences sonores pour éviter la distorsion du signal restauré.
Étape 5 : Poste de signalisation-Traitement - Restauration précise pour s'adapter aux besoins du terminal
Après la conversion photoélectrique, le signal électrique RF analogique doit passer par la dernière étape de post-traitement-avant de pouvoir être réellement utilisé. Le post-traitement comprend principalement la mise en forme du signal et l'étalonnage du gain : le module de mise en forme corrige les distorsions mineures qui peuvent survenir pendant la transmission du signal pour garantir que la forme d'onde du signal est complètement cohérente avec le signal d'origine ; le module d'étalonnage de gain ajuste le gain du signal à la plage adaptée à l'équipement terminal pour éviter un dysfonctionnement de l'équipement provoqué par une force de signal excessive ou insuffisante.
Nos produits prennent en charge le contrôle automatique du gain (AGC), qui peut ajuster automatiquement les paramètres de gain en fonction de la distance de transmission et de la force du signal sans intervention manuelle, ce qui améliore considérablement la facilité d'utilisation et garantit la stabilité et la cohérence des signaux à long terme.
Pourquoi choisir nos produits de signal RF pour fibre optique ?
Comprenant le principe de la conversion du signal analogique en fibre, il n'est pas difficile de constater que chaque étape du processus de conversion repose sur des -dispositifs de haute précision et une conception optimisée- et c'est là que réside la compétitivité fondamentale de nos produits. En résumé, nos avantages se reflètent sous trois aspects :
Transmission haute-fidélité : grâce à l'adoption de lasers et de photodétecteurs à haute-linéarité, combinés à un filtrage et un contrôle de gain précis, la plage dynamique libre-parasite peut atteindre 100 dBm/H2/3, maximisant la conservation des caractéristiques d'origine des signaux RF analogiques et évitant la distorsion ;
Stabilité et fiabilité : fonctions intégrées-de compensation de température et de contrôle automatique du gain, s'adaptant à une large plage de températures et à des environnements complexes, prenant en charge une transmission longue-distance allant jusqu'à 20 km sans répéteurs, avec une perte inférieure à 0,4 dB/km, répondant aux exigences strictes de divers scénarios tels que l'industrie, les communications et l'armée ;
Adaptabilité flexible : couvrant une gamme de fréquences de 5 MHz à 6 GHz, prenant en charge la fibre optique monomode-et la technologie WDM, et fournissant des solutions personnalisées en fonction des besoins des clients, s'adaptant à divers scénarios d'application tels que les stations de base 5G, les radiotélescopes, la radio et la télévision et les radars.
Que vous ayez besoin de résoudre le problème de l'atténuation de la transmission du signal RF sur de longues distances ou de vous débarrasser des interférences électromagnétiques, la technologie du signal analogique vers la fibre optique est la solution optimale-et nos produits de signal RF vers la fibre optique sont des solutions matures qui mettent en œuvre ce principe, vous aidant à obtenir une transmission de signal efficace, stable et à faible-coût.
Si votre projet est confronté à des défis de transmission de signaux RF et que vous souhaitez savoir comment nos produits peuvent s'adapter à vos besoins spécifiques, veuillez nous contacter pour obtenir des solutions techniques détaillées et des paramètres de produit, et laissez-nous utiliser une technologie professionnelle pour accompagner la transmission de votre signal.
