Un guide complet des distances de transmission des modules optiques monomodes 10G : spécifications standard, aperçu détaillé de l'option 2 km et conseils de sélection pour éviter les pièges
Dans la transmission réseau moderne, les modules optiques sont les composants essentiels qui connectent la fibre optique aux périphériques réseau. Les modules optiques monomodes. 10G-, offrant des avantages tels qu'une transmission rapide, une forte capacité anti-interférence et de faibles pertes, sont largement utilisés dans des scénarios tels que les réseaux de campus et les centres de données. La distance de transmission est l’indicateur clé pour la sélection. De nombreux professionnels confondent souvent les spécifications : par exemple, quelles sont les distances standard, existe-t-il une option de 2 km et comment les adapter aux scénarios. Cet article expliquera les connaissances de base pour aider chacun à éviter les erreurs de sélection.
I. Compréhension de base des modules optiques monomodes 10G-
Les modules optiques monomodes-10G utilisent principalement le package SFP+, compatible avec des appareils tels que les commutateurs et les serveurs, et doivent être utilisés avec une fibre optique monomode-OS2 9/125 μm. Le cœur de la fibre monomode-est extrêmement fin, ne permettant qu'un seul chemin de signal optique, ce qui entraîne des pertes bien inférieures à celles de la fibre multimode. Ceci est essentiel pour atteindre des distances de transmission kilométriques.
Sa distance de transmission est affectée par quatre facteurs principaux : la longueur d'onde optique, la puissance de transmission, la sensibilité du récepteur et la perte de liaison fibre optique.. 1310 nm et 1 550 nm sont les longueurs d'onde principales. Les spécifications industrielles suivent les normes internationales IEEE, formant des niveaux de distance clairs qui équilibrent les performances et les coûts.
II. Spécifications de distance de transmission standard grand public pourModules optiques-monomode 10G
Les distances courantes pour les modules optiques-monomode 10G sur le marché suivent la norme IEEE 802.3ae. Les quatre spécifications principales – 10 km, 20 km, 40 km et 80 km – couvrent tous les scénarios courants. Leurs caractéristiques sont les suivantes :
Spécification 10 km (10GBASE-LR) : l'option la plus courante et la plus rentable-
Il s'agit de la spécification standard la plus largement utilisée, avec le meilleur rapport prix-performances. Il a une distance de transmission de 10 km, utilise la longueur d'onde de 1 310 nm et convient aux interconnexions des bâtiments de campus et au câblage de courte-à-distance dans les centres de données. Il offre une forte compatibilité et une chaîne d'approvisionnement mature, ce qui en fait le premier choix pour la plupart des entreprises et la référence pour les spécifications à courte distance-.

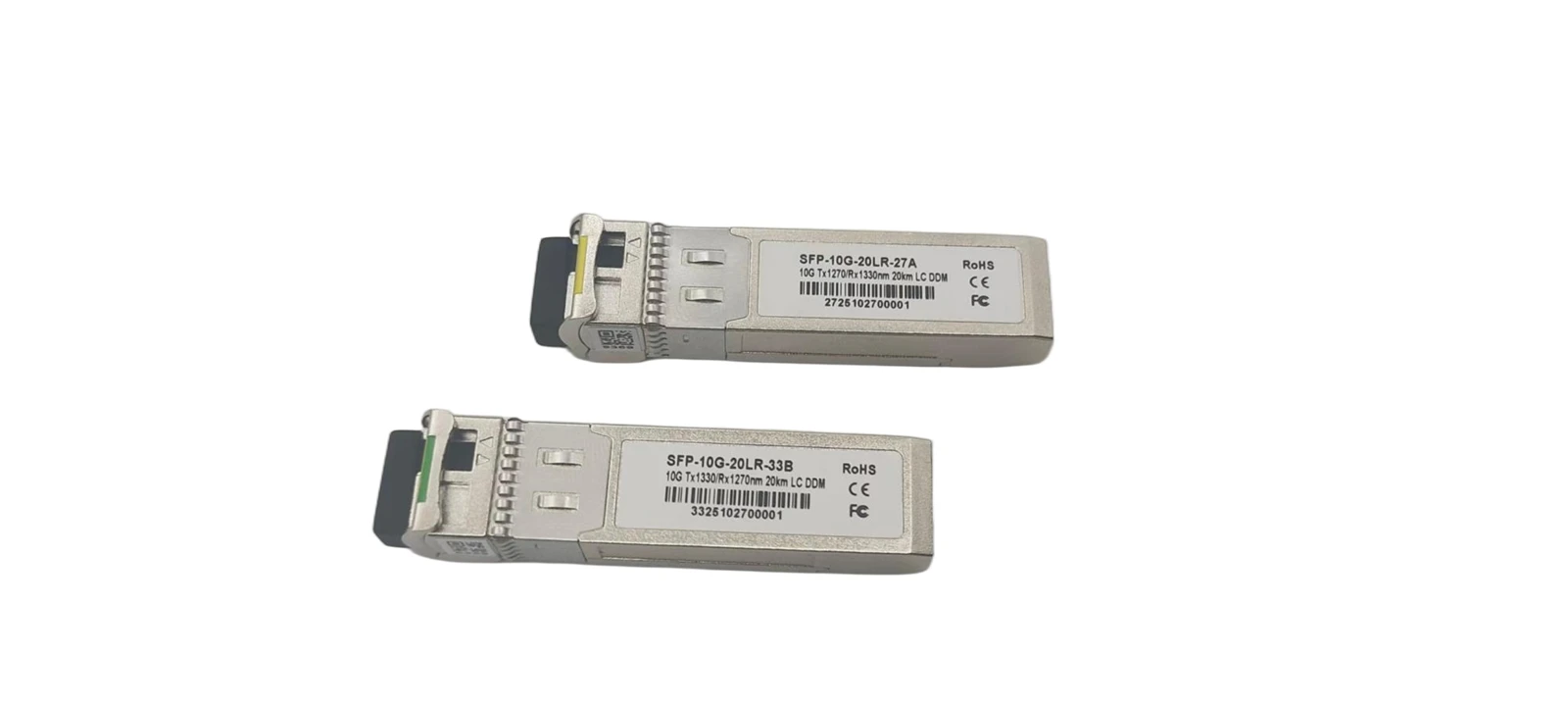

Spécification de 20 km : option de transition améliorée à moyenne-distance
Il ne s'agit pas d'une norme de base IEEE mais d'une version améliorée de 10GBASE-LR. Il utilise également la longueur d'onde de 1 310 nm, étendant la distance à 20 km en optimisant la puissance. Il comble l'écart entre 10 km et 40 km, adapté aux couches d'accès au réseau métropolitain et aux connexions inter-campus. Il peut interagir avec des modules de 10 km, offrant une grande flexibilité.
Spécification 40 km (10GBASE-ER) : le principal outil de travail sur les longues-distances
Il s'agit d'une spécification longue distance standard-avec une distance de transmission de 40 km. Il utilise la longueur d'onde de 1 550 nm (qui présente une perte moindre), ce qui le rend adapté aux couches de base des réseaux métropolitains et aux interconnexions inter-régionales. Il ne nécessite généralement pas d'équipement d'amplification optique supplémentaire, coûte moins de modules de 80 km et constitue le principal choix pour la transmission longue distance-.
Spécification de 80 km (10GBASE-ZR) : l'option de transport longue distance standard maximale-
Il s'agit de la spécification standard la plus longue distance pour le mode unique 10G-, offrant une transmission de 80 km. Il utilise la longueur d’onde de 1 550 nm et nécessite des exigences matérielles très élevées. Il convient à des scénarios spéciaux tels que les connexions entre-villes ou les liaisons vers des stations de base distantes. Les coûts sont élevés et la consommation d’énergie est importante, il ne faut donc pas le choisir inutilement pour des scénarios de routine.
III. La spécification 2 km souvent négligée : un choix rentable-pour les liaisons courtes en mode unique-
Beaucoup de gens se demandent s'il existe une option de 2 km pour le mode simple-10G. La réponse est oui. Il ne fait pas partie de la norme de base IEEE 802.3ae mais est basé sur la spécification 10GBASE-LRL au sein de la norme IEEE 802.3aq. Il est communément appelé module 10G SFP+ 2km monomode-, une option-de grande valeur pour les scénarios à courte-distance.
Ce module utilise généralement la longueur d'onde de 1 310 nm et dispose principalement d'une interface duplex LC. Par rapport aux modules LR de 10 km, sa puissance de transmission est inférieure et ses exigences en matière de sensibilité sont assouplies, ce qui entraîne une réduction des coûts de 10 % -30 %. Il conserve les avantages anti-interférences du mode unique-, comblant l'écart de distance entre 300 m (multimode) et 10 km (monomode).
Ses scénarios d'application incluent le câblage entre-racks dans les centres de données et les interconnexions de campus à courte distance-. Comparé aux modules multimodes, il transmet plus loin et présente une plus grande résistance aux interférences. Comparé aux modules de 10 km, son coût et sa consommation d'énergie sont inférieurs. Les modules conformes de 2 km peuvent interagir avec les modules de 10 km. Lors de l'achat, donnez la priorité aux produits étiquetés 10GBASE-LRL pour garantir la compatibilité.
IV. Considérations clés pour la sélection des modules optiques monomodes 10G-
La sélection doit tenir compte du scénario, du coût et de la compatibilité de manière globale. Faites attention aux 5 points clés suivants :
Choisissez la distance en fonction de vos besoins, évitez « plus c'est long, mieux c'est »
Choisir aveuglément des modules-de distance plus longue augmente les coûts et peut potentiellement provoquer une surcharge du signal. Mesurez avec précision la distance, réservez une marge de 10 à 20 % pour la perte de lien. Choisissez 2 km LRL pour les distances inférieures à 2 km, 10 km LR pour moins de 10 km, 40 km ER pour 20 à 40 km et envisagez uniquement 80 km ZR pour les distances supérieures à 40 km.
Faites correspondre le type de fibre pour éviter toute incompatibilité
Doit être utilisé avec la fibre monomode OS2-. Évitez strictement de mélanger avec de la fibre multimode, car cela entraînerait des erreurs de transmission. Pendant le déploiement, suivez les pratiques de câblage standard, minimisez les courbures des fibres et les connecteurs afin de réduire la perte de liaison.
Faites attention à la conformité aux normes
Pour les spécifications grand public, donnez la priorité aux produits conformes aux normes IEEE, garantissant ainsi la compatibilité avec les principales marques d'équipement. Évitez les modules non-standard et hors marque-pour réduire les futurs problèmes de maintenance.
Peser le coût et les performances
Inférieur ou égal à 300m : Privilégiez les modules multimodes 10G SR (moins cher).
300 m-2 km (avec soucis d’interférences) : Choisissez 2 km LRL.
Dans un rayon de 10 km : Choisissez 10 km LR.
Longues distances : choisissez 40 km ER ou 80 km ZR selon vos besoins.
Scénarios industriels : choisissez des modèles de température étendus.
Scénarios intérieurs : choisissez la qualité commerciale.
Assurer une bonne correspondance de puissance optique
Lors de l'interconnexion de modules de spécifications différentes, vérifiez la puissance optique à l'avance. Si la puissance est trop élevée, ajoutez un atténuateur pour garantir que la puissance reçue se situe dans la plage de sensibilité du récepteur, garantissant ainsi une transmission de paquets sans perte.
V. Conclusion : l'adéquation est la clé
Les quatre spécifications principales pourModules optiques-monomode 10G– 10 km, 20 km, 40 km et 80 km – couvrent la grande majorité des scénarios, le LRL de 2 km comblant l'écart sur les courtes-distances. Le principe fondamental de la sélection est de correspondre au scénario, d’aligner la distance et d’équilibrer les coûts. Il est essentiel de rejeter l'idée fausse selon laquelle « une plus longue distance est préférable » pour sélectionner le bon module, garantir la stabilité du réseau et contrôler les coûts.
