Extension HDMI 4K 60 Hz

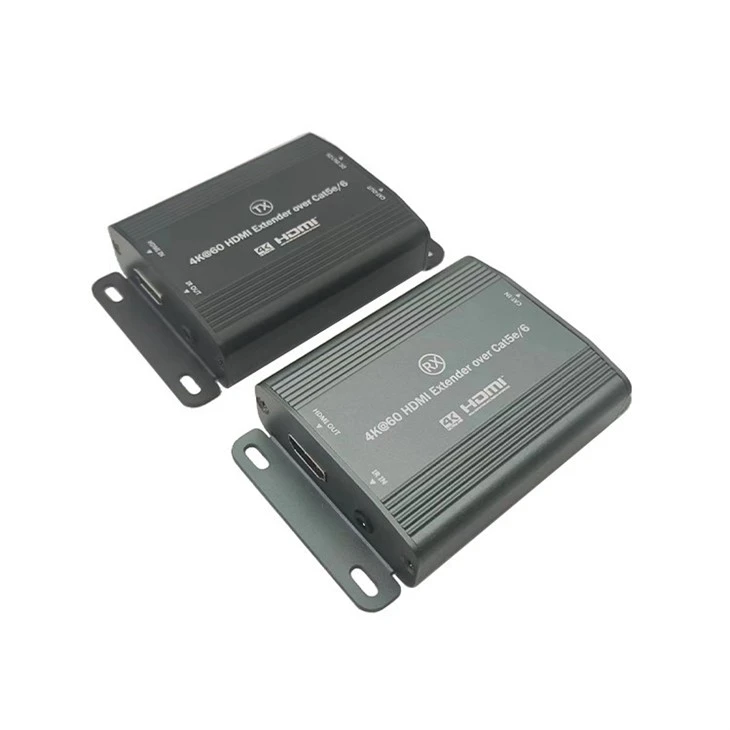

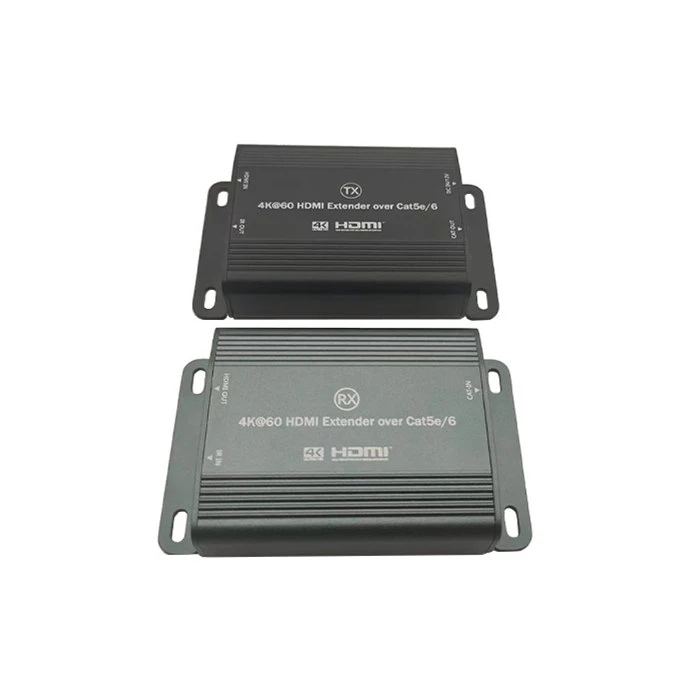

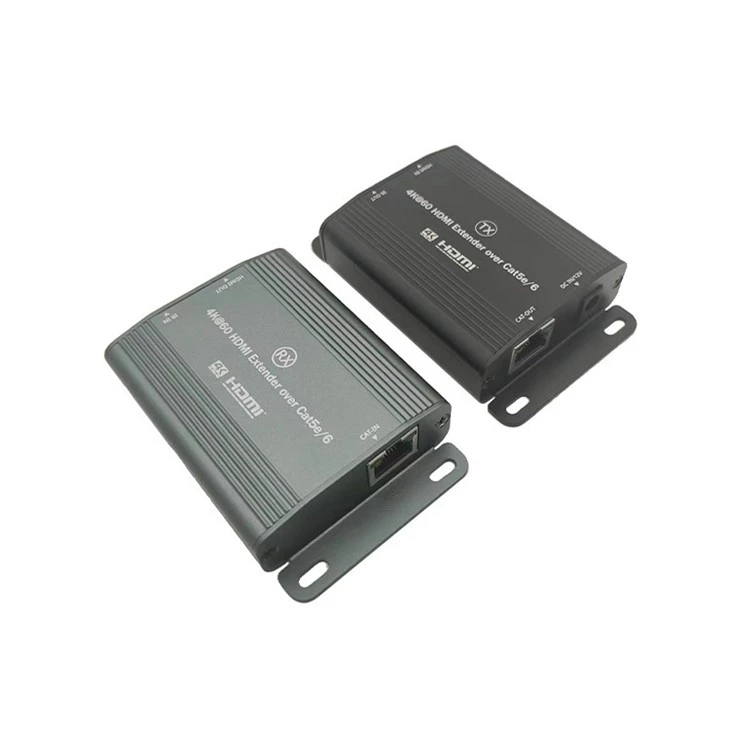

Ce produit se compose d'un émetteur (TX) et d'un hôte récepteur (RX), utilise un câble réseau comme support de transmission et utilise la dernière technologie d'extension d'amplification. L'émetteur et le récepteur peuvent étendre la transmission via un seul câble réseau et sont compatibles avec les câbles réseau CAT5e/6. Les signaux haute-définition peuvent être étendus jusqu'à 100 mètres via CAT5e, et les signaux ultra-haute-définition peuvent être étendus jusqu'à 70 mètres via CAT6, avec une latence nulle. Le produit prend en charge la fonction de retour infrarouge, ce qui rend la télécommande pratique. Il dispose également d'une capacité d'auto-ajustement pour les câbles réseau, ajustant automatiquement la résolution pour produire des effets optimaux, ce qui le rend facile et pratique à utiliser. Ce prolongateur HDMI 4k 60 Hz convient aux vidéoconférences, aux bars sportifs multimédias, à l'éducation multimédia, à la publicité numérique, aux tableaux d'affichage publics, et plus encore.

1. À l'aide d'un câble réseau Cat6, la distance de transmission du format vidéo ultra-haute-définition peut être étendue jusqu'à 100 mètres.

2. La puce haute-performance prend parfaitement en charge une faible latence et produit de l'audio et de la vidéo ultra-haute-définition 4K60 Hz de manière synchrone, avec des images fluides et claires et des signaux stables.

3. Le magnifique boîtier en alliage d'aluminium a une efficacité de dissipation thermique très élevée, aucun bruit, un poids léger et peut être fixé au mur, ce qui le rend compact et robuste.

4. Ce prolongateur HDMI 4k 60Hz Plug and play sans installer de pilotes, ce qui le rend facile à assortir à la décoration intérieure, avec une dissimulation élevée et une installation facile.

◆ Étendez la transmission HDMI jusqu'à 70 m via Cat6.

◆ Ultra HD : prend en charge les résolutions vidéo jusqu'à 4K à 60 Hz.

◆ L'alliage d'aluminium Unibody assure un dégagement de chaleur efficace pendant toute la durée de vie.

◆ Plug & Play : Aucune installation de pilote.

◆ Fonction IR Passback intégrée pour contrôler la source depuis n'importe où dans votre maison.

◆ Appliquer la fonction POC pour alimenter le périphérique de l'unité.

Contenu



Émetteur (TX) x1

Récepteur (RX) x1

Utiliser Guidex1

Câble d'extension d'émetteur infrarouge x1 (en option)

Câble d'extension du récepteur infrarouge 1 (en option)

Adaptateur secteur x1



Exigences

1.source de signal :
Un périphérique de signal doté d'un port de sortie HDMI, tel qu'un lecteur DVD, une Play Station, un décodeur-, un ordinateur personnel ou un PC, etc.

2.Affichage :
Un périphérique d'affichage avec un port d'entrée HDMI, tel qu'un SDTV, un HDTV, un projecteur, etc.

3. Câble réseau :
Câble réseau non blindé ou blindé de catégorie 5/6 (UTP/STP CAT5e/6) avec connecteurs de câble réseau standard connectés en parallèle aux deux extrémités.





Introduire

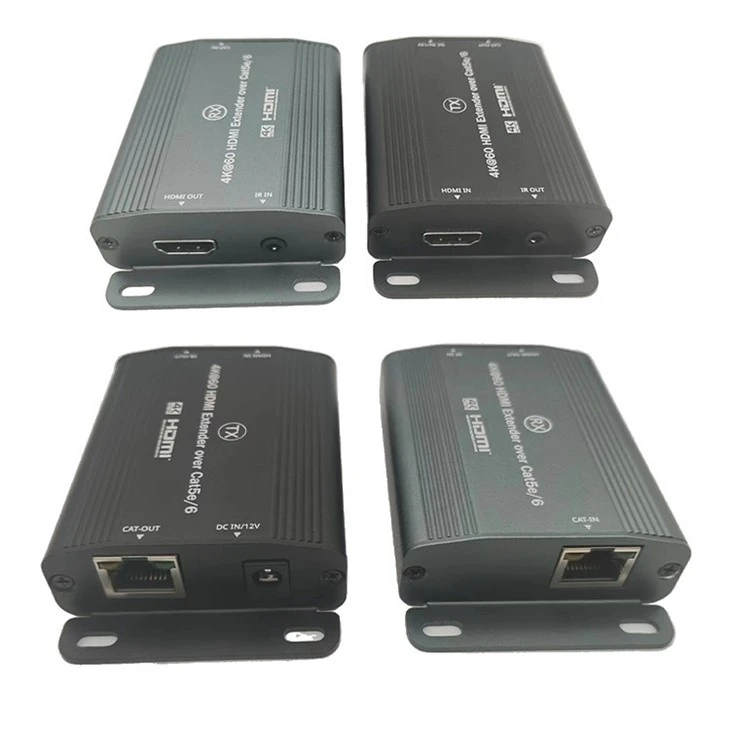

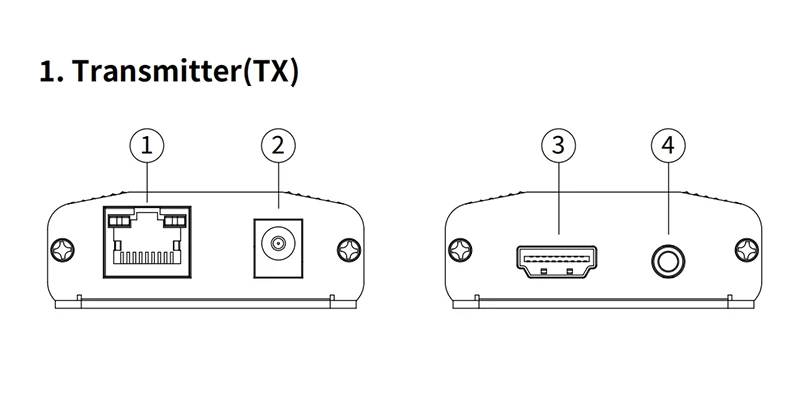

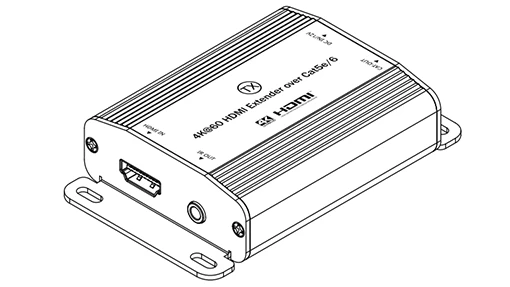

Émetteur (TX)

①Port de sortie RJ45 : connecte les unités principales de l'émetteur (TX) et du récepteur (RX) avec un câble réseau.

②Port d'entrée d'alimentation : insérez l'adaptateur d'alimentation standard DC12V/LA inclus dans ce produit, ou d'autres adaptateurs d'alimentation standard qui répondent aux exigences de tension nominale.

③Port d'entrée HDMl : connecte l'unité principale de la source de signal au
l'unité principale de l'émetteur (TX) à l'aide d'un câble HDMl.

④Prise du câble d'extension de l'émetteur infrarouge : Insérez le câble d'extension de l'émetteur infrarouge fourni avec ce produit et placez l'émetteur infrarouge aussi près que possible de l'appareil de réception pour relayer le signal infrarouge du récepteur.

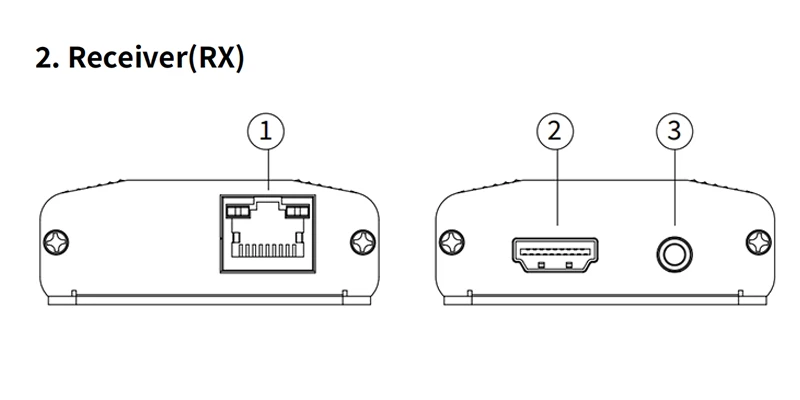

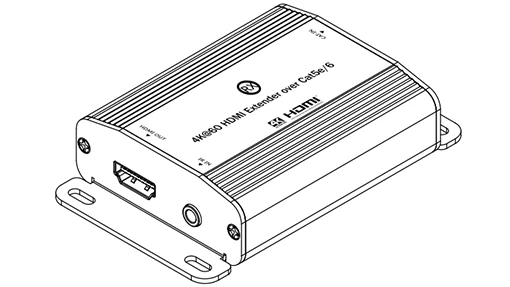

Récepteur (RX)

①Port d'entrée RJ45 : connecte les unités principales de l'émetteur (TX) et du récepteur (RX) avec un câble réseau.

②Port HDMlinput : utilise un câble HDMl pour connecter le périphérique d'affichage à l'unité principale du récepteur (RX).

③Prise de rallonge du récepteur infrarouge : branche la rallonge du récepteur infrarouge incluse et utilise la télécommande dans la portée du récepteur infrarouge.

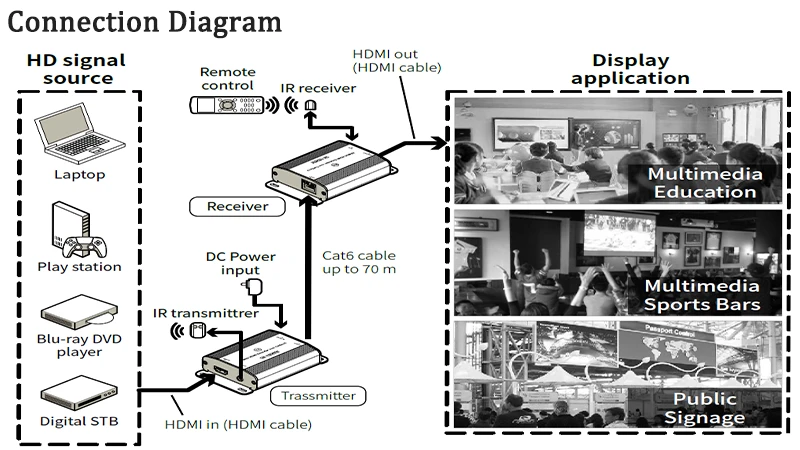

Installation et connexion

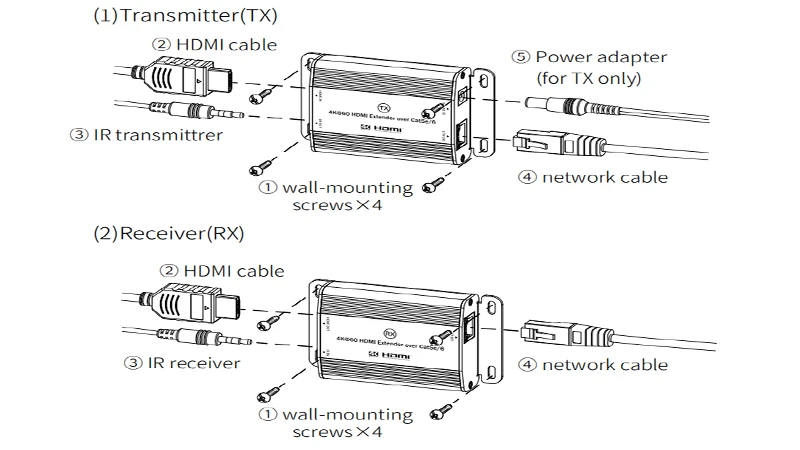

Instructions de connexion :

①Utilisez des câbles HDMl pour connecter le périphérique source de signal à la transmission. ter (TX) et le dispositif d'affichage à l'unité principale du récepteur (RX).

②Utilisez un câble réseau standard avec CAT5e/6 (UTP/STP) non blindé ou blindé et un câblage parallèle pour connecter l'unité principale de l'émetteur (TX) à l'unité principale du récepteur (RX).

③Connectez le cordon d'alimentation pour démarrer et fonctionner automatiquement

Instructions de la télécommande infrarouge :

①Connectez le câble d'extension de l'émetteur infrarouge à la prise lR OUT de l'émetteur (TX) et le câble d'extension du récepteur infrarouge à la prise lR INiack du récepteur (RX).

②La tête de l'émetteur infrarouge du câble d'extension doit être placée aussi près que possible de la fenêtre de réception infrarouge du dispositif source du signal.

③Utilisez la télécommande infrarouge de l'appareil source de signal pour viser la tête du récepteur infrarouge qui a été correctement connectée au récepteur (RX) pour sélectionner à distance les chaînes et contrôler les pistes de lecture.

Q : L'affichage de l'écran du téléviseur est anormal, scintille et le son est
bégaiement.

R : (1) Vérifiez si le câble réseau est correctement fixé et si la longueur est dans la plage autorisée.

(2) Éteignez et rallumez l'extrémité TX.

Q : Le voyant orange sur le connecteur RJ45 de l'extrémité RX du récepteur n'est pas allumé.

R : (1) Vérifiez si le câble réseau est un câble réseau standard avec des connexions parallèles aux deux extrémités.

(2) Vérifiez si l'entrée du signal HDMl à l'extrémité TX est normale.

(3) Éteignez et rallumez l'extrémité TX.

Q : Le voyant orange sur le connecteur RJ45 de l'extrémité RX du récepteur clignote, mais il n'y a pas de sortie d'image.

R : (1) Vérifiez si l'écran prend en charge le mode de signal HDMl actuel.

(2) Vérifiez si le câble HDMl et l'écran sont correctement fixés.

(3) Essayez de débrancher et de rebrancher le câble réseau, ou d'éteindre et de rallumer l'extrémité TX.
