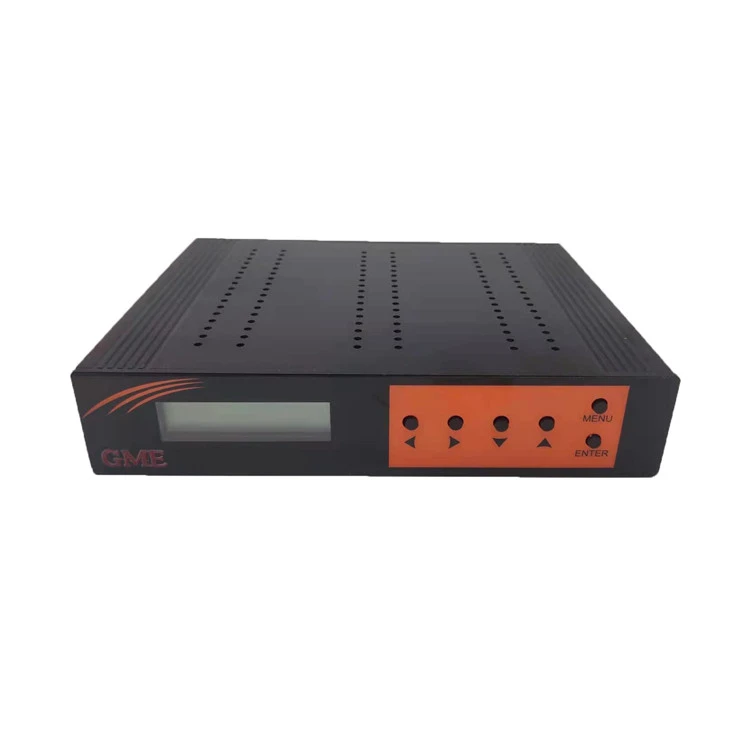

Description
Le module MHD100-MIN capable de générer un signal au format DVB-T (Télévision Numérique Terrestre) à partir de l'entrée HDMI.

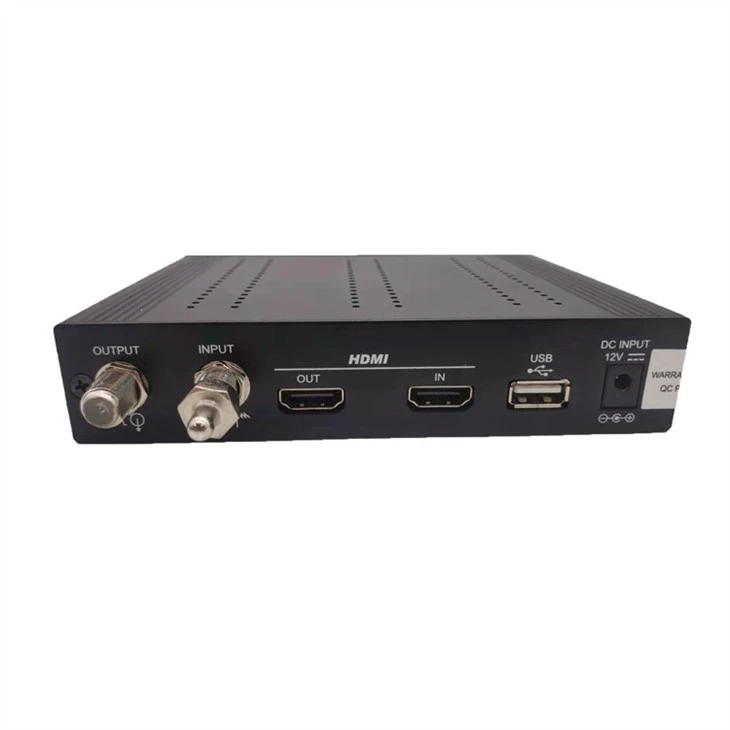

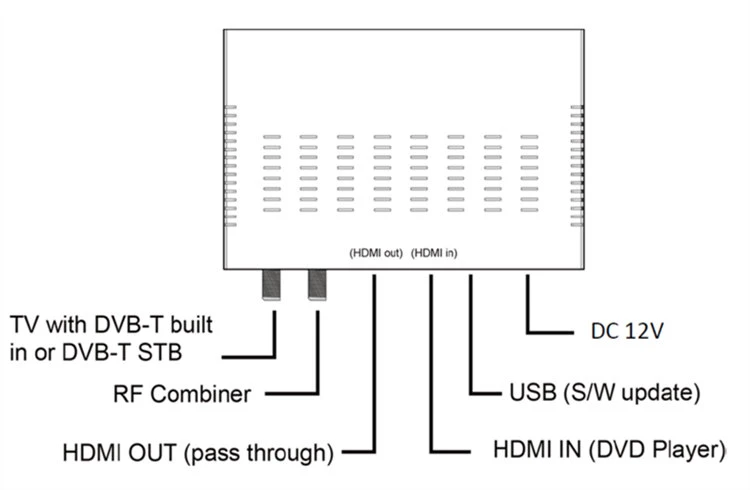

Le modulateur DVB-T avec boucle RF via MHD100-MIN est un encodage H264, un dispositif intégré de modulation DVB-T pour convertir le signal HDMI en sortie DVB-T RF. Il est équipé d'une entrée HDMI à un canal, d'une sortie HDMI (passage HDMI) et d'une sortie DVB-T RF.
Le module MHD100‐MIN ajuste le taux de compression à la bande passante disponible, en utilisant les paramètres de modulation DVB-T.
Spécification
|
Lieu d'origine : Guangdong, Chine |
|||
|
Numéro de modèle : GDM-025 (MHD100-MIN) |
|||
|
ARTICLE |
TYPIQUE |
LIMITE CQ |
CONDITIONS D'ESSAIS |
|
1. Sortie RF |
|||
|
Connecteur |
TYPE Féminin-F |
|
|
|
Impédance |
75 ohms |
|
|
|
Plage de fréquence de sortie |
CH5~CH69 |
178,75 MHz ~ 858 MHz |
|
|
Bande basse CH7 ~ CH13 |
178,75 MHz ~ 226,75 MHz |
|
|
|
Bande haute CH14 ~ CH80 |
474 MHz ~ 858 MHz |
|
|
|
Niveau de sortie RF |
97dBµV |
97dBµV ± 5dBµV |
|
|
Ajustement du niveau de sortie RF |
|
0dBm~-30dBm |
|
|
MER |
|
>30 dB |
|
|
2. Entrée RF |
|||
|
Connecteur |
TYPE Féminin-F |
|
|
|
Impédance |
75 ohms |
|
|
|
FRÉQ. GAMME |
|
|
50 ~ 950 MHz |
|
PERTE D'INSERTION |
- 4.8dB |
- 4.8 dB MAX. |
|
|
3. ENTRÉE HDMI |
|||
|
Connecteur |
PRISE HDMI |
|
|
|
Format compatible |
|
Automatique / 480I / 480P / 576I / 576P / 720P / 1080I / 1080P |
|
|
4. SORTIE HDMI |
|||
|
Connecteur |
PRISE HDMI |
|
|
|
Besoin d'image et |
|
Il ne peut pas y avoir de mosaïque et le son est déformé |
|
|
Format compatible |
|
Automatique / 480I / 480P / 576I / 576P / 720P / 1080I / 1080P |
|
|

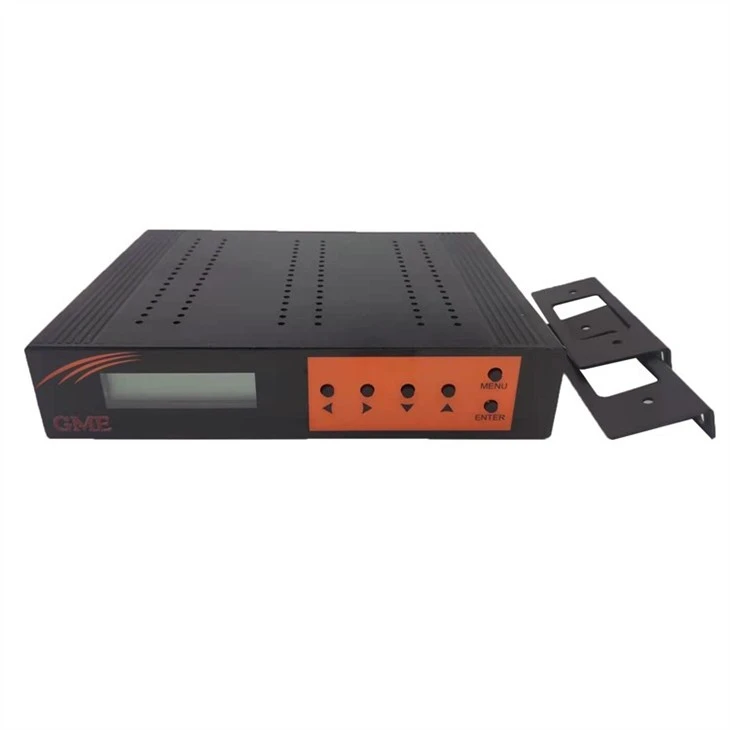

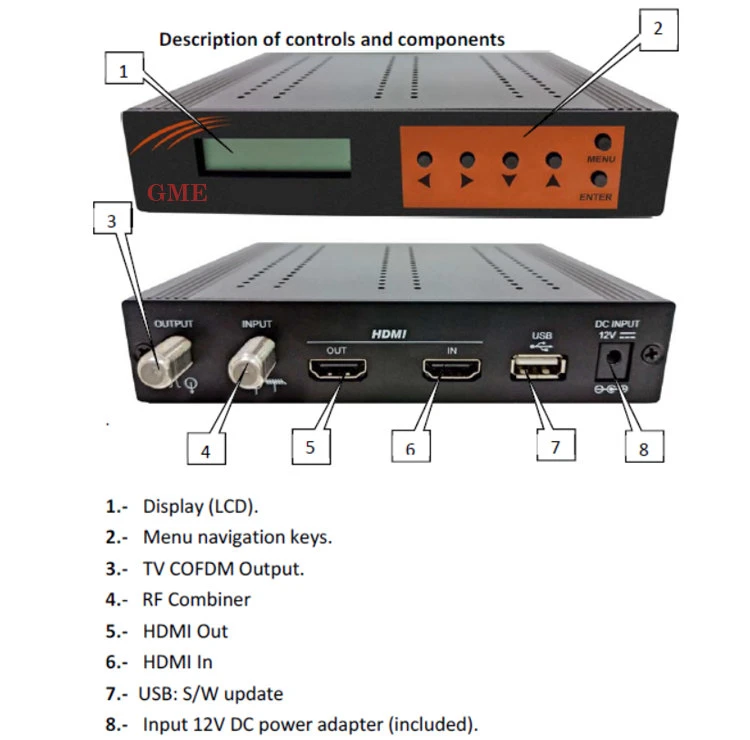

5. Fonction du panneau avant |
|||
|
Boutons |
|
MENU |
|
|
|
ENTRER |
|
|
|
|
▲HAUT |
|
|
|
|
▼Bas |
|
|
|
|
◀ Gauche |
|
|
|
|
▶ Droite |
|
|
|
Afficher |
|
Écran LCD |
|
|
6. USB2.0 |
|||
|
Connecteur |
PRISE USB2.0 |
|
|
|
Signaux |
|
|
Mise à jour du micrologiciel |
|
7. Données générales |
|||
|
Logiciel |
|
Version du logiciel |
|
|
Tension d'alimentation |
|
AC100V ~ 240V |
|
|
Consommation d'énergie maximale |
|
10W |
10 W maximum en entrée CA |
|
Température de travail |
|
+5 degré à + 40 degré |
|
|
Température de stockage |
|
-20 degrés à + 65 degrés |
|
|
Environnemental |
|
|
|
|
Température |
|
0 degré à + 40 degré |
|
|
Humidité |
|
40HR à 90HR |
|
|
Spécification mécanique |
|
|
|
|
Dimensions |
|
143*110*30mm |
|
|
Poids |
|
0,33Kg environ |
|
